Soi toàn bộ Honda UC3 từ trong ra ngoài có gì đáng chú ý?

Soi toàn bộ Honda UC3 từ trong ra ngoài có gì đáng chú ý?

Bài viết này dành cho anh em yêu thích khoa học hay anh em thợ điện với mong muốn tham khảo đường dây dẫn bên trong Honda UC3 cũng như chi tiết các phụ tùng của xe Honda UC3. Trong bài viết này, Hoàng Trí Shop sẽ cùng anh em soi toàn bộ Honda UC3 từ trong ra ngoài thông qua hình ảnh thực tế của chiếc Honda UC3 tại shop. Đồng thời tham khảo thêm những phụ kiện độ kiểng và dịch vụ trang trí Honda UC3 tại shop!

Có thể bạn thích: Phụ kiện độ kiểng, phụ tùng Honda UC3

Soi dàn áo Honda UC3 sau khi tháo khỏi xe

Trước khi đi sâu vào hệ thống bên trong, mời anh em bắt đầu với phần dàn áo Honda UC3. Đây là lớp vỏ bên ngoài tạo nên kiểu dáng đặc trưng cho xe, đồng thời che chắn nhiều bộ phận điện và linh kiện nằm phía trong.

Khi tháo rời, có thể thấy dàn áo Honda UC3 được chia thành nhiều chi tiết khác nhau ở khu vực đầu xe, thân xe, sàn để chân và đuôi xe. Các chi tiết được liên kết với hệ thống khung thông qua nhiều vị trí bắt ốc, ngàm và pát cố định. Vì vậy, khi cần tháo dàn áo để kiểm tra, sửa chữa hoặc nâng cấp phụ kiện, kỹ thuật viên cần thực hiện đúng trình tự để hạn chế ảnh hưởng đến các ngàm nhựa và hệ thống dây điện phía trong.

Đặc biệt, khi toàn bộ lớp vỏ được tháo xuống, chiếc UC3 gần như thay đổi hoàn toàn diện mạo. Đây cũng là lúc chúng ta có thể quan sát rõ nhất kết cấu thực tế của mẫu xe máy điện Honda này.

Chi tiết bên trong Honda UC3 có gì?

Điểm đáng chú ý nhất trong loạt hình thực tế bên dưới chính là hệ thống linh kiện điện được bố trí dọc theo khung xe. Sau khi tháo dàn áo, anh em có thể dễ dàng nhìn thấy pin, các bó dây điện, giắc kết nối, hộp điều khiển và nhiều bộ phận khác.

Các đường dây có màu sắc khác nhau được bố trí tương đối rõ ràng. Trong đó, những dây màu cam và tím khá nổi bật khi quan sát thực tế. Nhiều đoạn dây được cố định dọc theo khung nhằm giữ hệ thống gọn gàng và hạn chế xê dịch trong quá trình xe vận hành.

Ở khu vực giữa xe (khu vực sàn xe) là cụm pin kích thước lớn được giữ bằng những thanh cố định chắc chắn. Qua tem thông tin thực tế trên xe, bộ pin Li-ion có điện áp danh định 51,2V, dung lượng định mức 62Ah và năng lượng 3174Wh. Đây là một trong những chi tiết phụ tùng Honda UC3 đáng chú ý nhất khi tháo lớp vỏ bên ngoài.

Hệ thống dây điện và các cụm điều khiển trên Honda UC3

Quan sát kỹ hơn chi tiết bên trong Honda UC3, anh em sẽ thấy xe sử dụng khá nhiều giắc nối và cụm dây được phân bổ ở nhiều khu vực. Bên cạnh pin chính còn có các hộp điện, mô-đun và linh kiện hỗ trợ hoạt động của xe.

Ở khu vực phía trước, sau khi tháo mặt nạ và các chi tiết nhựa, cụm đèn, khóa điện, dây dẫn và nhiều đầu nối cũng được lộ ra. Nhìn tổng thể, Honda đã tận dụng khá nhiều không gian bên trong thân xe để bố trí các linh kiện điện cần thiết.

Soi mâm, lốp và hệ truyền động Honda UC3

Không chỉ tháo dàn áo, Hoàng Trí Shop còn ghi lại nhiều hình ảnh chi tiết ở khu vực bánh và lốp. Đây là những vị trí rất khó quan sát đầy đủ khi xe vẫn đang ở trạng thái nguyên bản.

Ở bánh sau, sau khi tháo mâm có thể nhìn rõ phần trục truyền động cùng các chi tiết liên quan. Cốt bánh sau với kích thước 25 mm. Đây là thông tin thú vị cho những anh em muốn tìm hiểu sâu hơn về cấu tạo thực tế của xe.

Bộ mâm cũng được ghi lại để anh em dễ dàng quan sát và so sánh. Mâm sau sử dụng lốp 110/90-12 với thông số vành 2.5 inch, trong khi mâm trước sử dụng lốp 100/90-12 và vành 2.15 inch. Từ những thông tin trên giúp việc tìm hiểu chi tiết phụ tùng Honda UC3 trực quan hơn thay vì chỉ quan sát xe từ bên ngoài.

Muốn nâng cấp, độ kiểng Honda UC3 có thể tham khảo những gì?

Bên cạnh việc chia sẻ hình ảnh chi tiết bên trong, dàn áo Honda UC3, Hoàng Trí Shop hiện cũng liên tục cập nhật nhiều dòng phụ kiện và đồ chơi dành riêng cho mẫu xe máy điện này. Anh em muốn tạo thêm điểm nhấn hoặc tăng tiện ích cho xe có thể tham khảo nhiều lựa chọn khác nhau.

Một số phụ kiện, dịch vụ đáng chú ý gồm phụ kiện H2C Honda UC3, baga sau, thùng đựng đồ, chụp cốt bánh sau nhôm CNC, móc treo đồ, đèn trợ sáng, LED trang trí, màn hình camera dẫn đường, cảm biến áp suất lốp và nhiều phụ kiện khác. Tùy nhu cầu sử dụng, anh em có thể nâng cấp từng món riêng lẻ hoặc phối thành combo để tạo phong cách đồng bộ hơn.

Tham khảo phụ tùng và dịch vụ trang trí Honda UC3 tại Hoàng Trí Shop

Anh em đã có dịp nhìn sâu hơn vào chi tiết phụ tùng Honda UC3, từ dàn áo bên ngoài đến pin, dây điện, khung sườn, mâm và nhiều linh kiện bên trong. Đây cũng là nguồn hình ảnh tham khảo hữu ích dành cho những anh em thợ đang tìm hiểu hệ thống điện của Honda UC3 và muốn xem chi tiết bên trong của xe.

Nếu anh em sở hữu xe Honda UC3 đang có nhu cầu tìm phụ tùng thay thế cho Honda UC3, phụ kiện độ kiểng hoặc muốn nâng cấp xế cưng và cá nhân hóa xe Honda UC3 theo phong cách riêng, anh em có thể ghé trực tiếp 1 trong 2 chi nhánh Hoàng Trí Shop. Các sản phẩm dành cho Honda UC3 vẫn đang được shop tiếp tục cập nhật để anh em có thêm nhiều lựa chọn mới. Ghé shop ngay để tham khảo thực tế, lựa chọn phụ kiện và được tư vấn phương án nâng cấp phù hợp cho bạn. Từ những món trang trí nhỏ cho đến các phụ kiện độ kiểng tăng tiện ích, Honda UC3 vẫn còn rất nhiều lựa chọn thú vị để anh em khám phá.

Địa chỉ 1: 158 -160 Hàn Hải Nguyên, Phường Bình Thới, TP.HCM

Địa chỉ 2: 586 Phạm Thế Hiển, Phường Chánh Hưng, TP.HCM

Điện thoại: 0909 4747 13 - 0909 5030 25

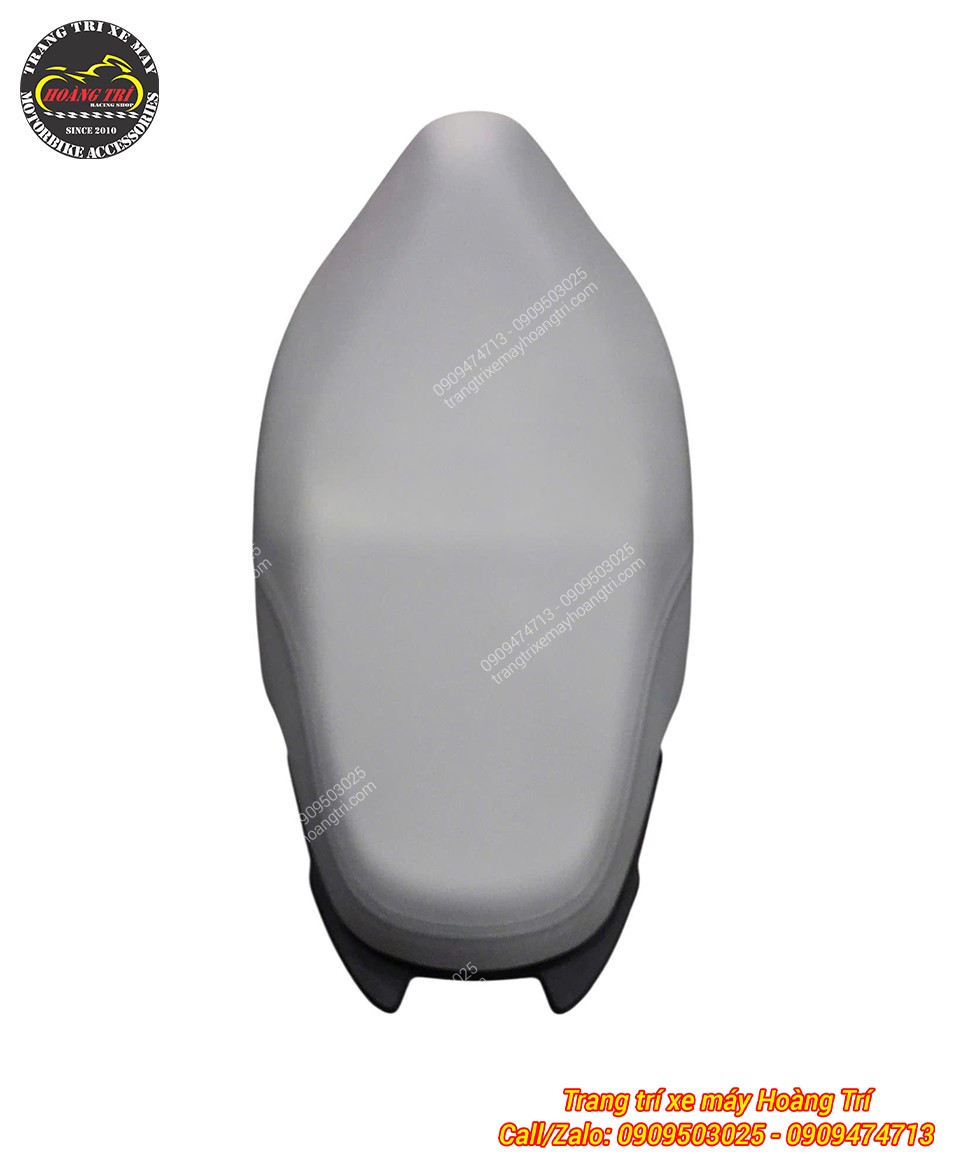

Cận cảnh yên xe Honda UC3 với kiểu dáng dài, bề mặt hoàn thiện gọn gàng và liền lạc

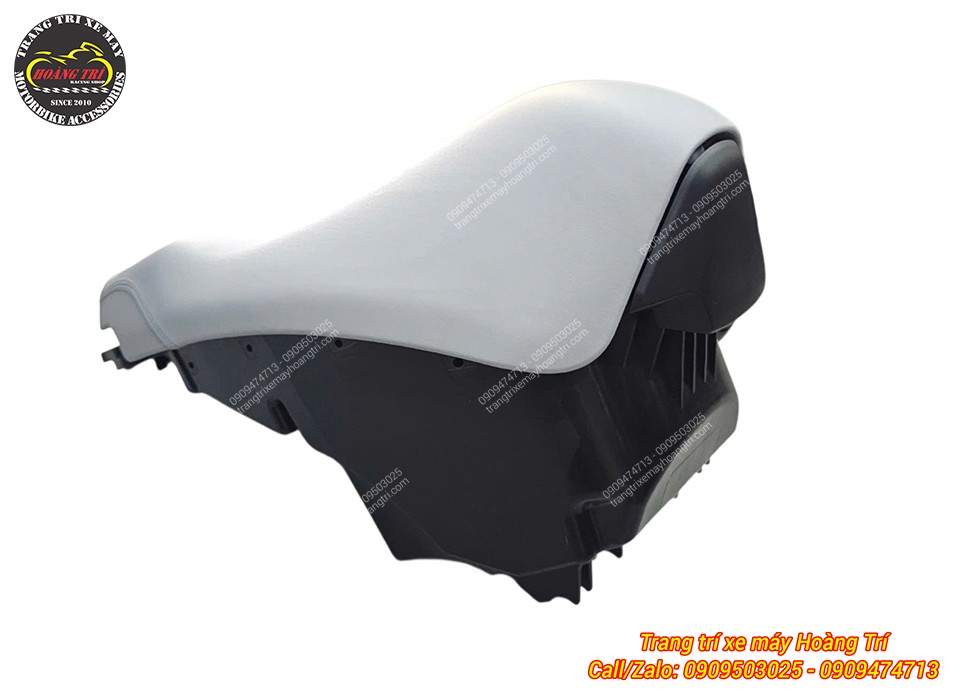

Góc nghiêng cho thấy yên Honda UC3 kết hợp cùng phần cốp nhựa đen có thiết kế chắc chắn

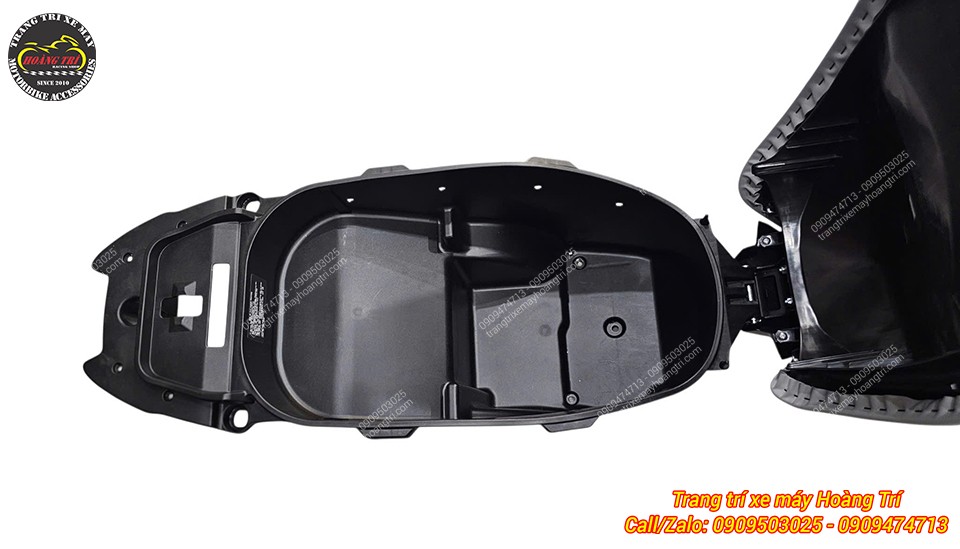

Bên trong cốp Honda UC3 được bố trí thành khoang chứa đồ rộng rãi, thuận tiện sử dụng

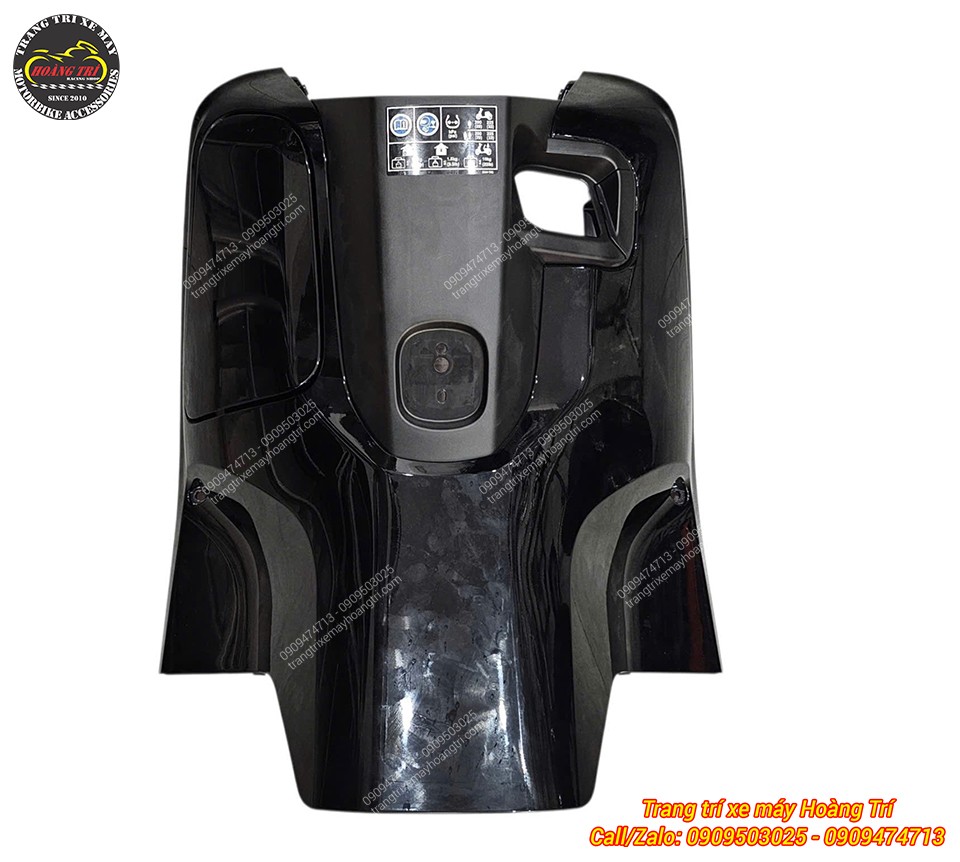

Chi tiết phụ tùng yếm ổ khóa trong dàn áo Honda UC3 sử dụng nhựa đen bóng

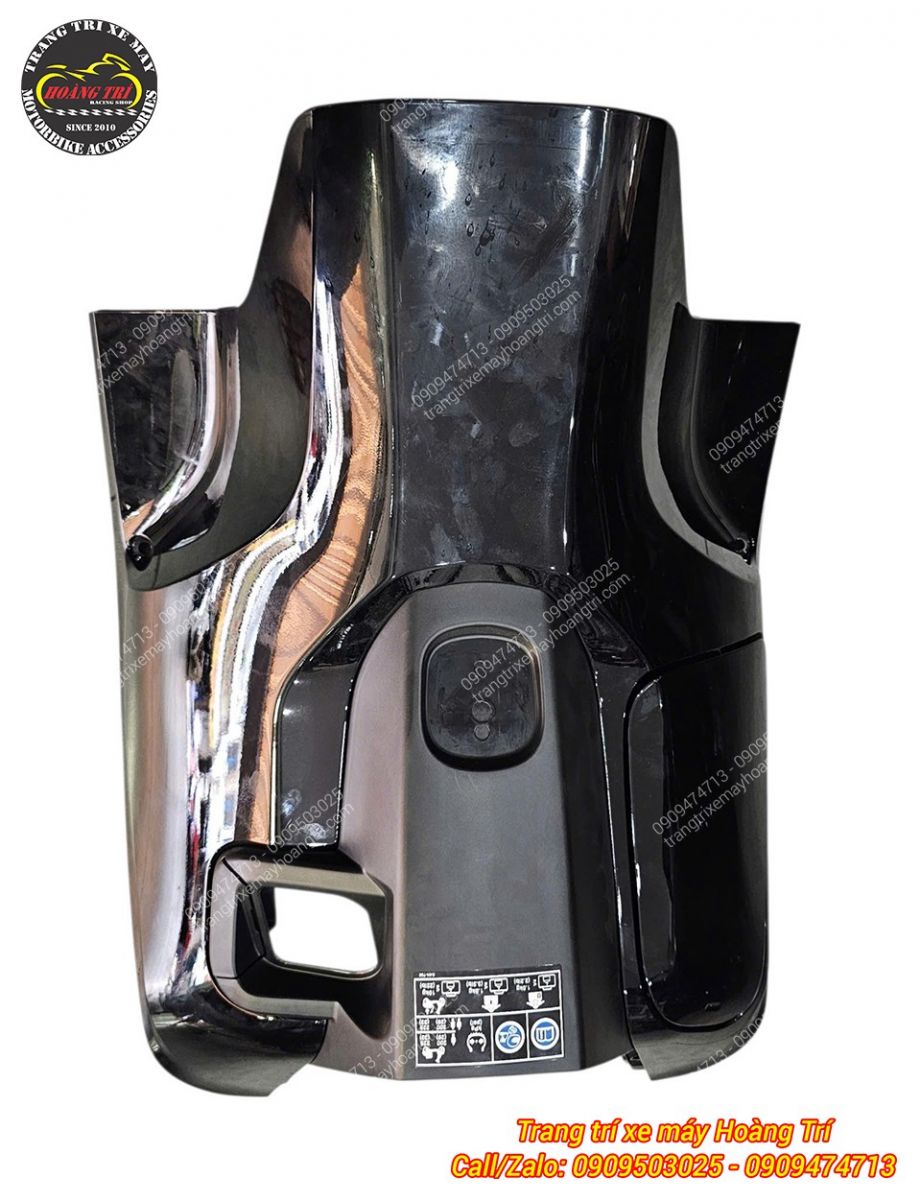

Góc khác của yếm ổ khóa với đường cong độc đáo và tinh tế từ thiết kế của Honda UC3

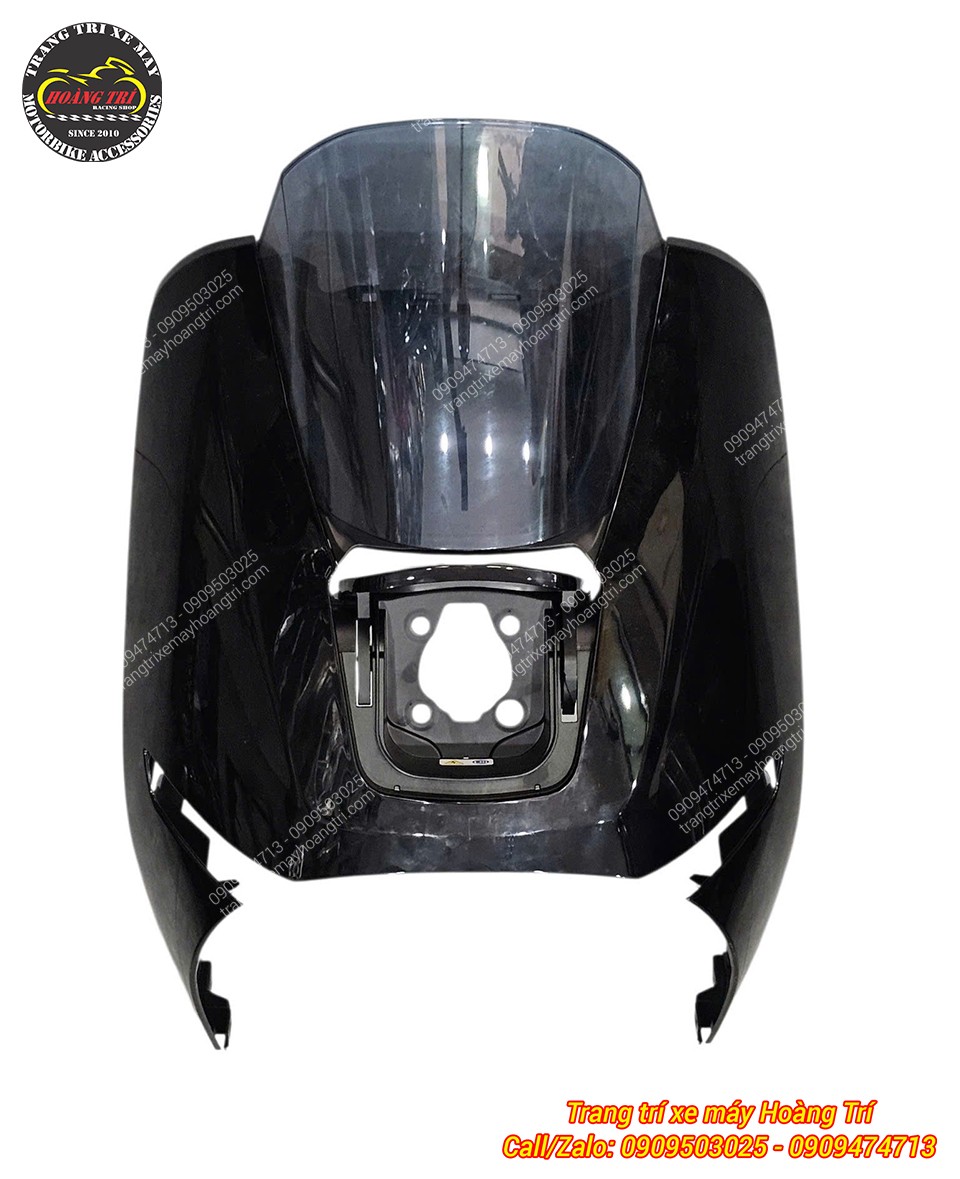

Dàn áo trước Honda UC3 tích hợp kính chắn gió màu khói, tạo điểm nhấn hiện đại và khác biệt

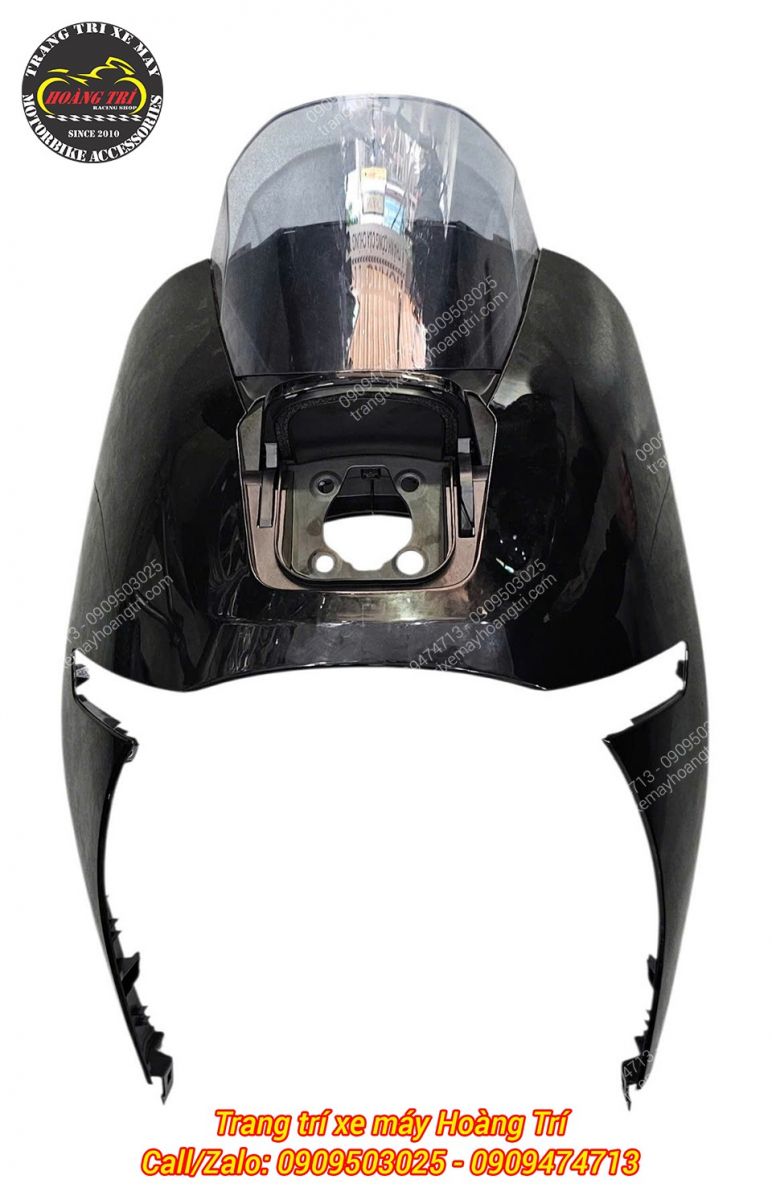

Nhìn trực diện, phụ tùng mặt nạ và ốp 2 bên sườn trước của Honda UC3

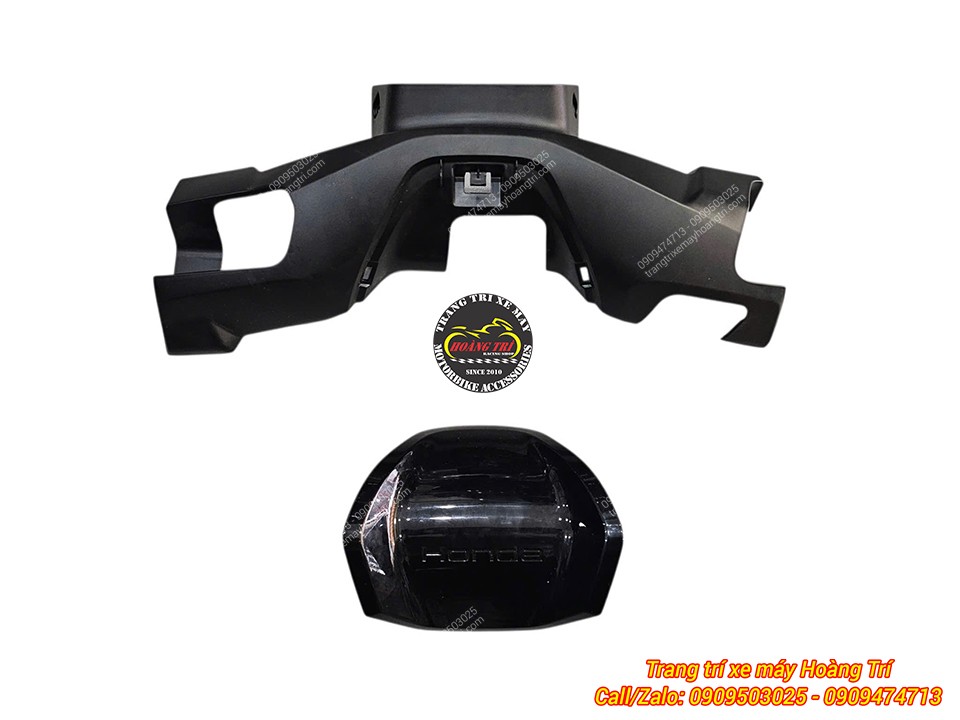

Chi tiết ốp ghi đông với 2 món phụ kiện trên Honda UC3

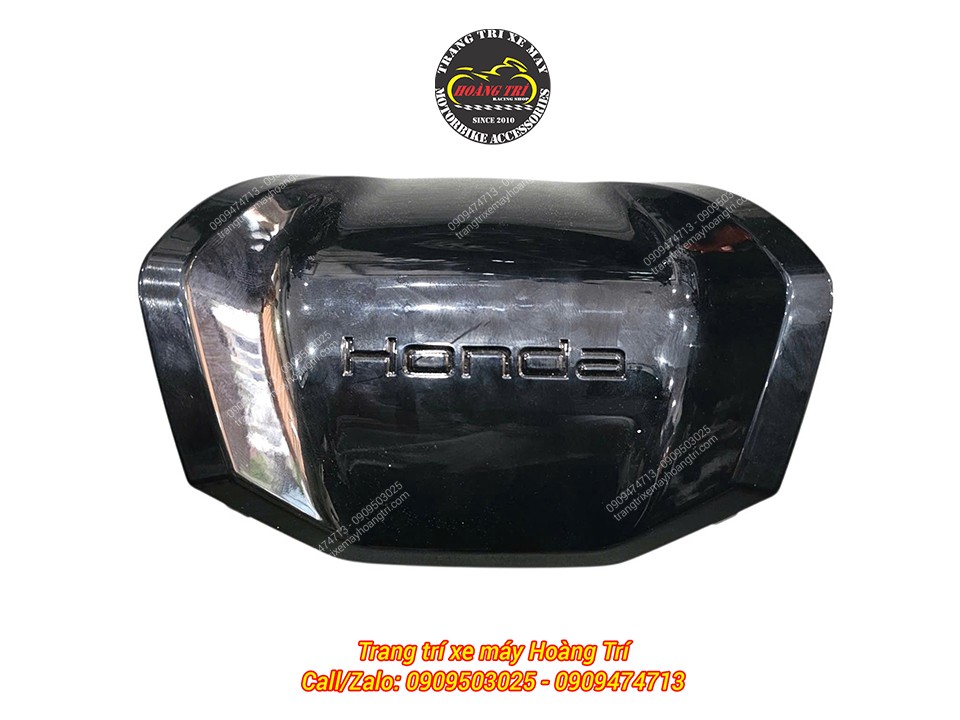

Cận cảnh miếng ốp ghi đông tại vị trí trung tâm có logo Honda màu đen bóng dập nổi

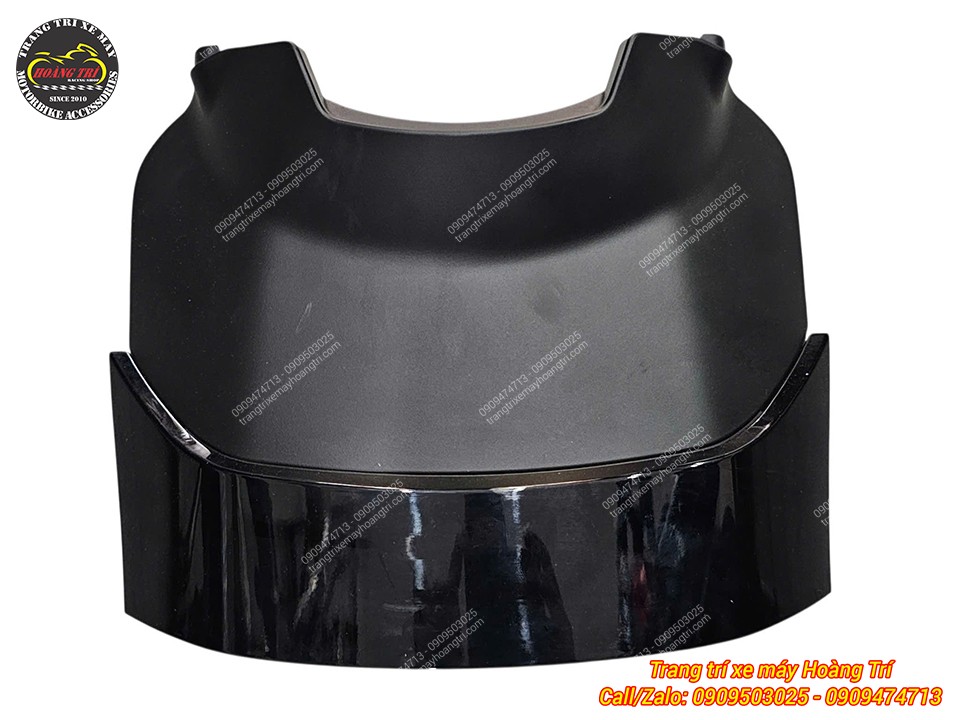

Thêm món phụ tùng dàn áo được tháo ra trên xe Honda UC3

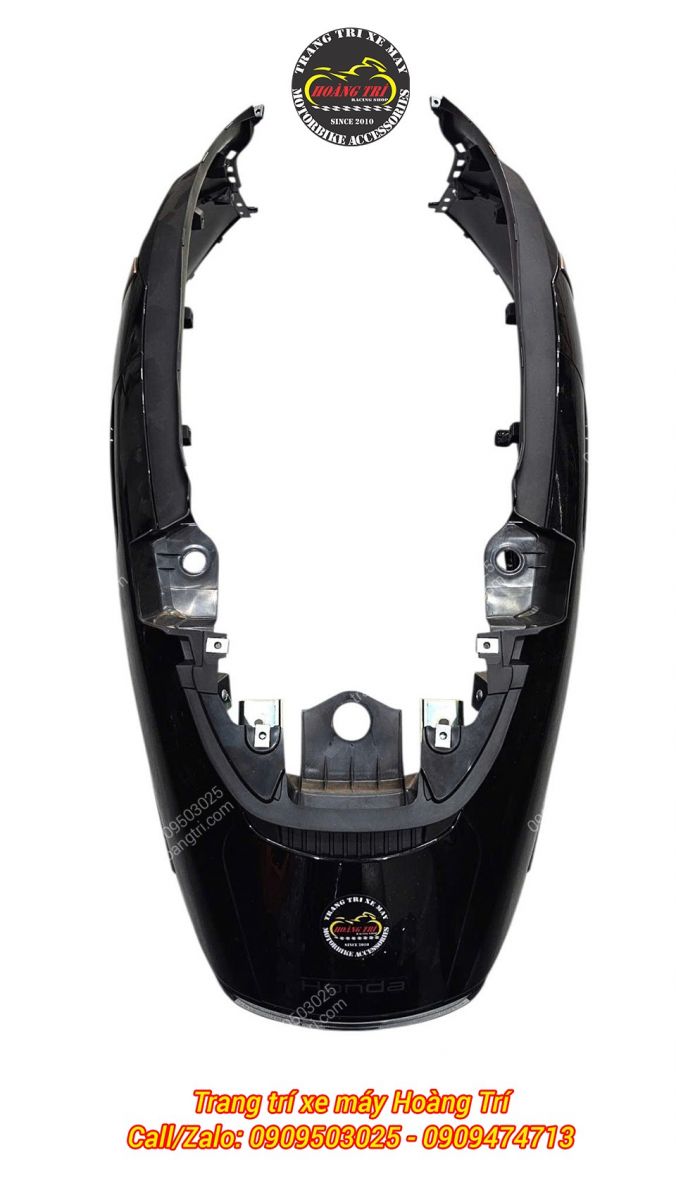

Dàn áo 2 bên hông của xe cùng đuôi xe Honda UC3 với màu đen bóng

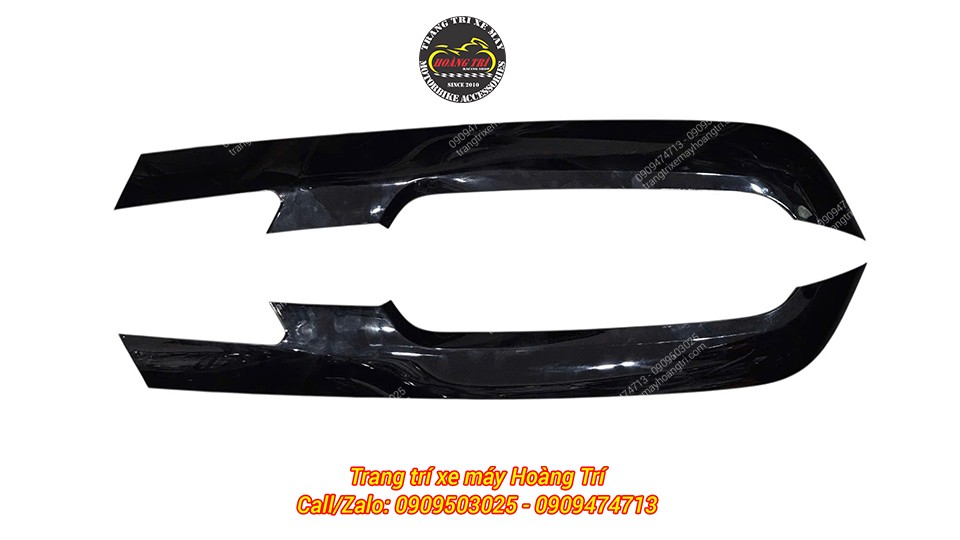

Cặp ốp nhựa dài của Honda UC3 bề mặt đen bóng, tạo hình cong theo thân xe

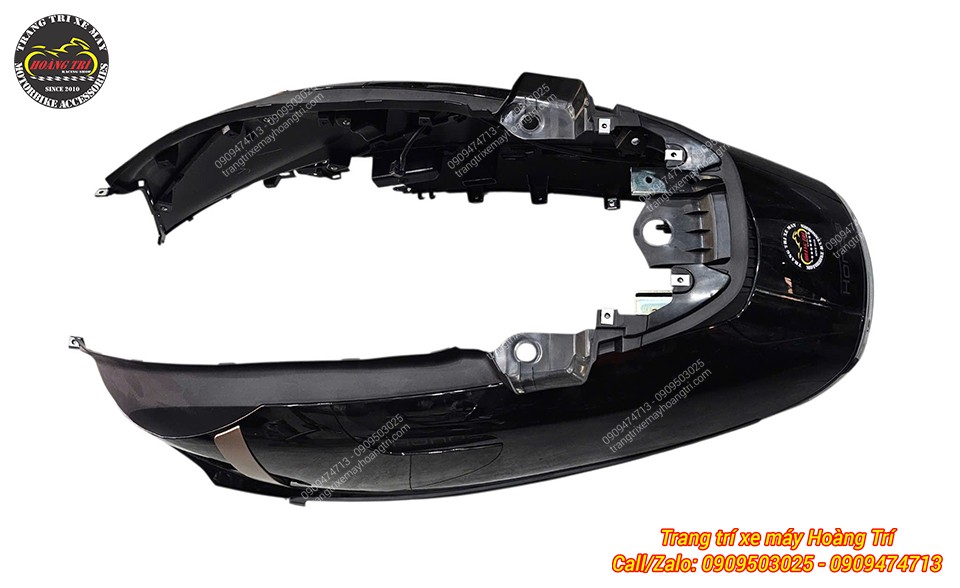

Toàn cảnh 2 bên hông của dàn áo đen bóng được tháo ra hoàn toàn cùng các ngàm liên kết

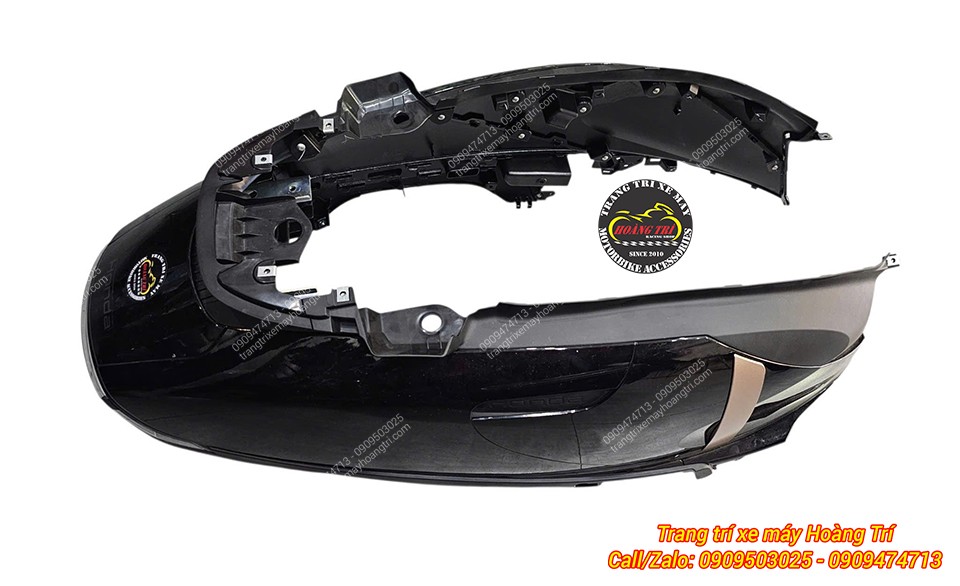

Mặt còn lại của 2 bên hông của dàn áo Honda UC3 thể hiện rõ các chi tiết nhựa

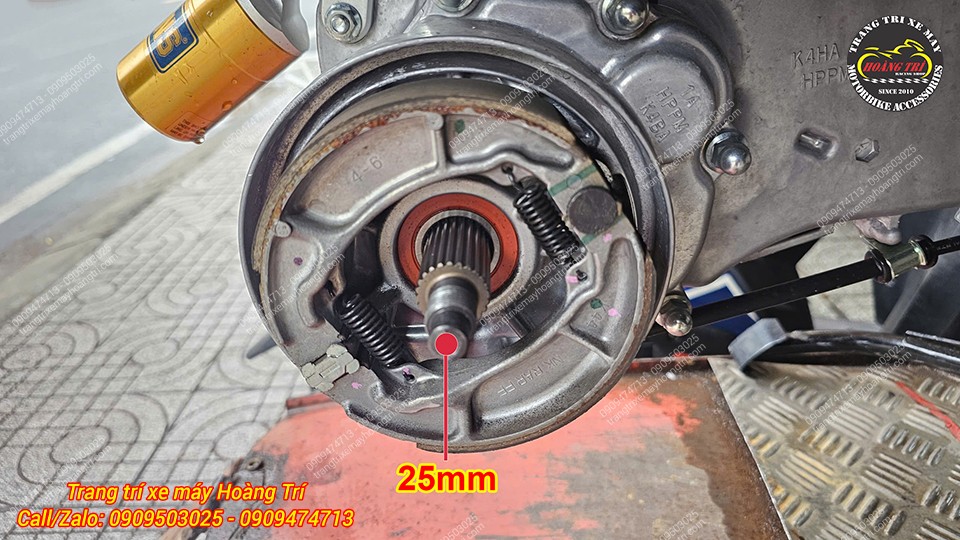

Cận cảnh cốt láp Honda UC3 đường kính 25mm, kết nối trực tiếp với cụm truyền động bánh sau

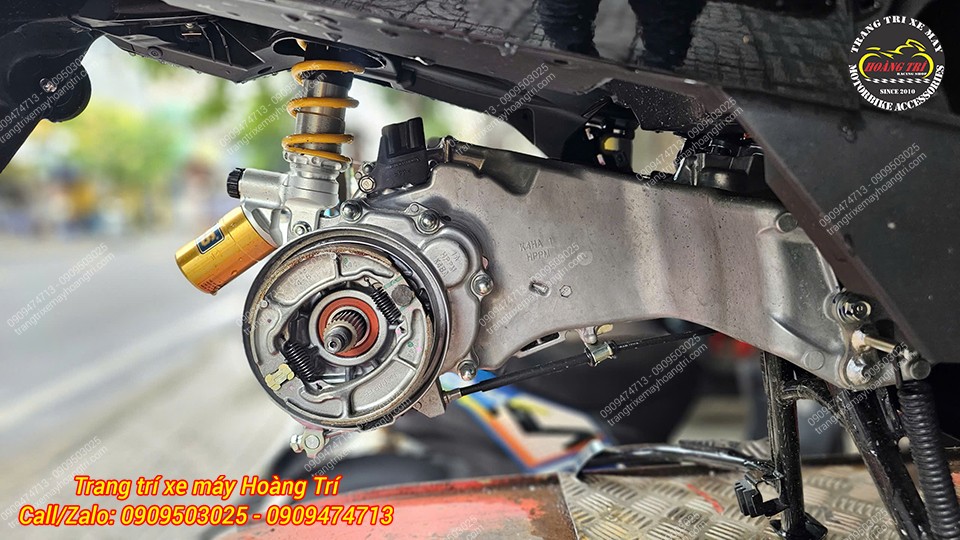

Cụm cốt láp Honda UC3 nằm giữa bộ truyền động, cho thấy kết cấu phía sau khi tháo mâm

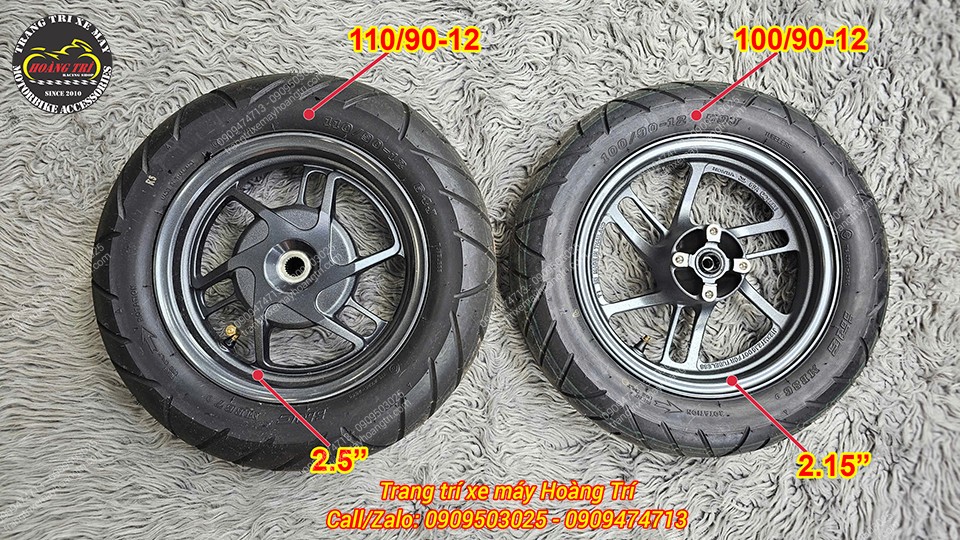

Honda UC3 với bánh sau 110/90-12 và bánh trước 100/90-12 có kích thước khác nhau

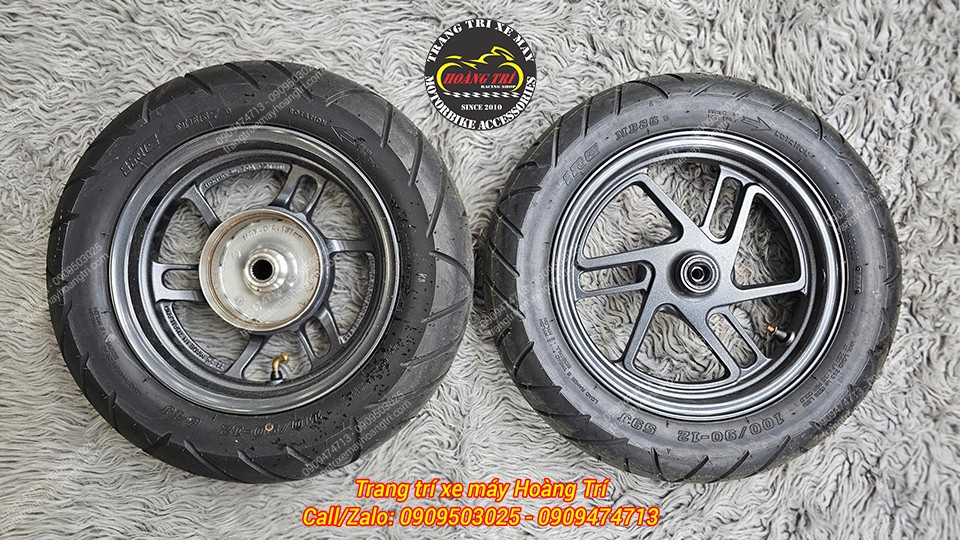

Với kích thước mâm cũng khác nhau lần lượt: 2.15 inch và 2.5 inch

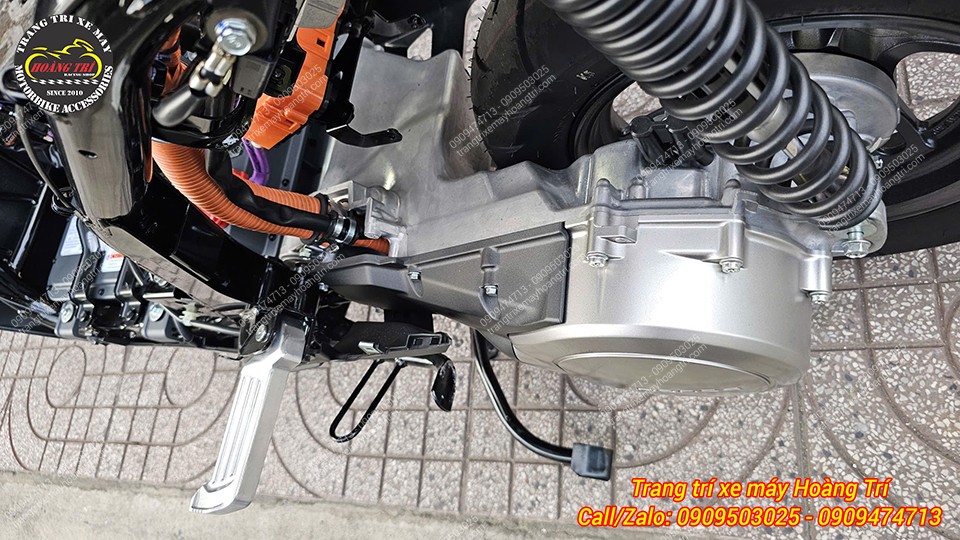

Cận cảnh cụm truyền động Honda UC3 sau tháo dàn áo, lộ rõ dây điện và kết cấu

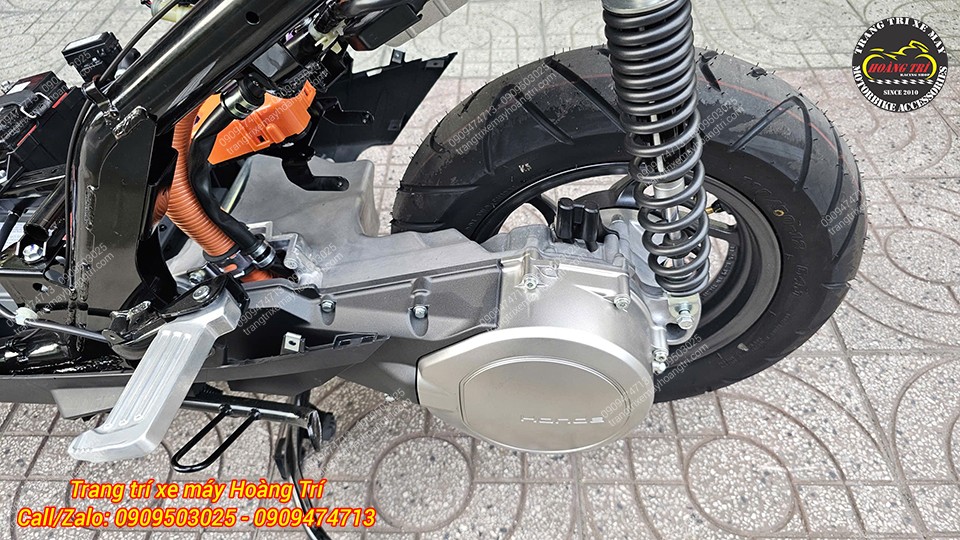

Góc bên hông cho thấy bộ truyền động UC3 kết nối bánh sau cùng hệ thống phuộc

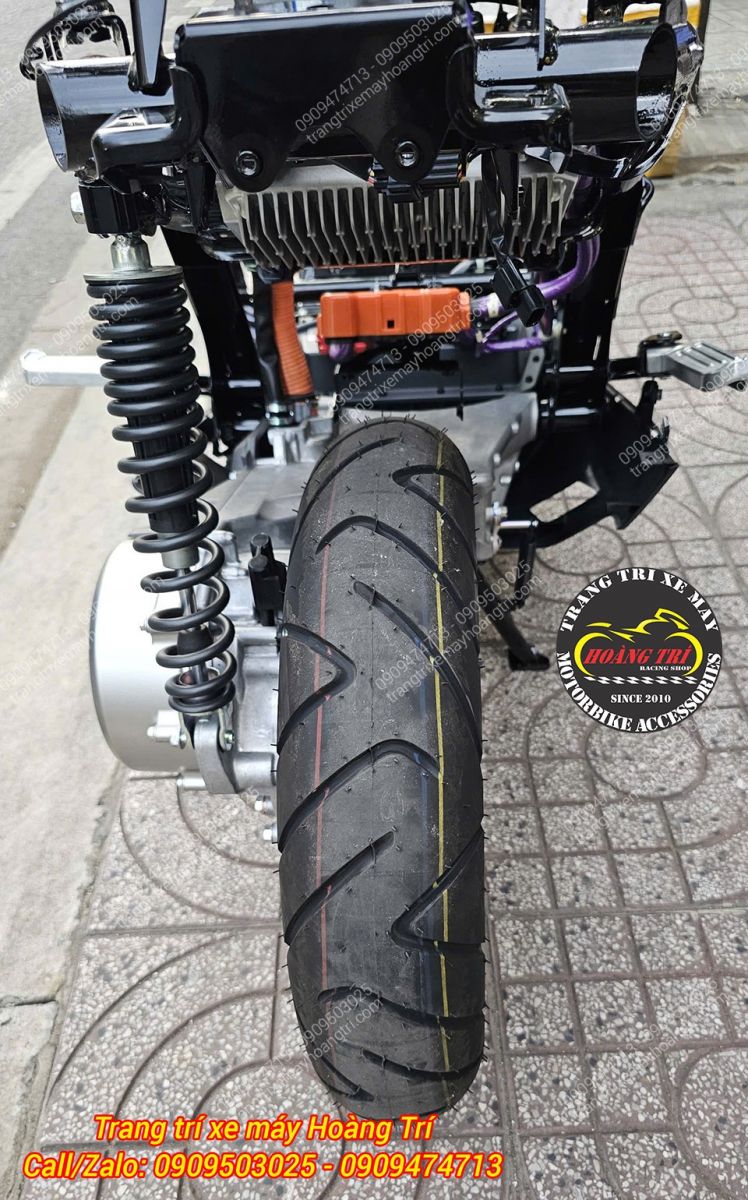

Nhìn từ phía sau Honda UC3, bánh xe cùng phuộc và hệ thống điện sau khi tháo dàn áo

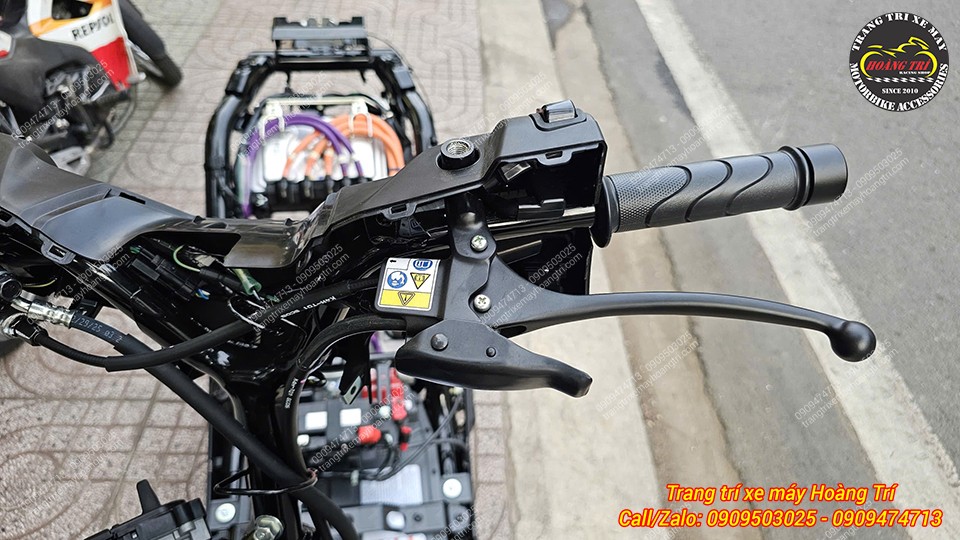

Cụm tay thắng bên trái Honda UC3 được bố trí gọn cùng tay ga và dây dẫn

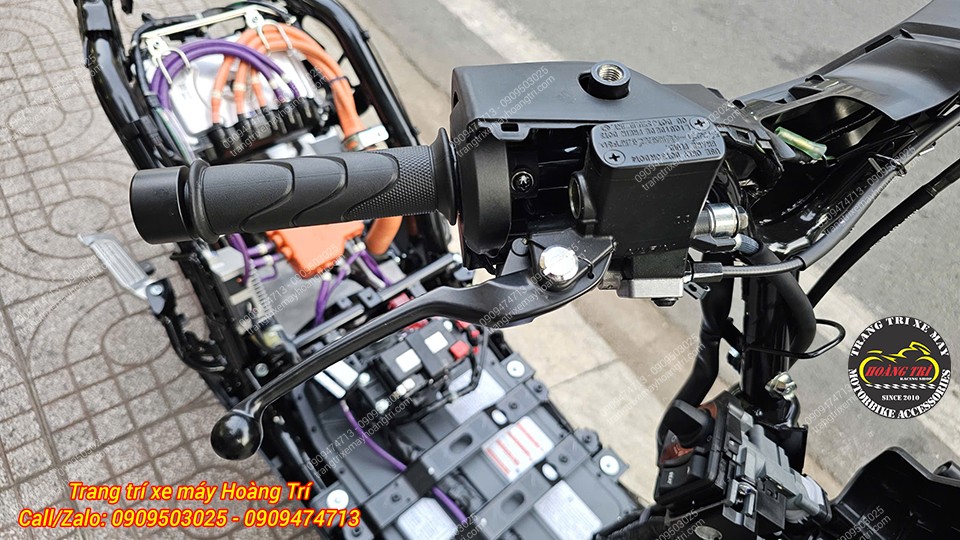

Phía tay lái còn lại của UC3 cho thấy cùm thắng, bao tay trên xe Honda UC3

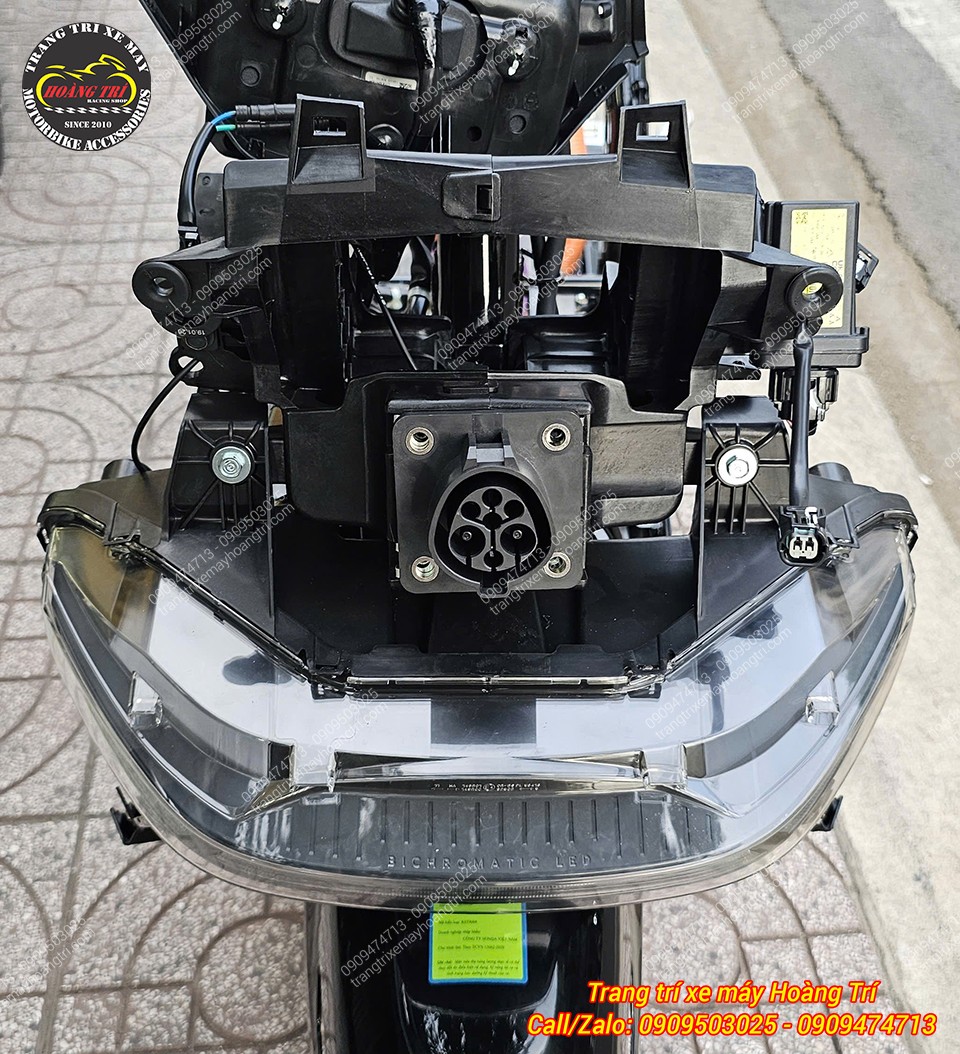

Cụm đèn trước Honda UC3 khi tháo dàn áo để lộ giắc kết nối và khung đỡ

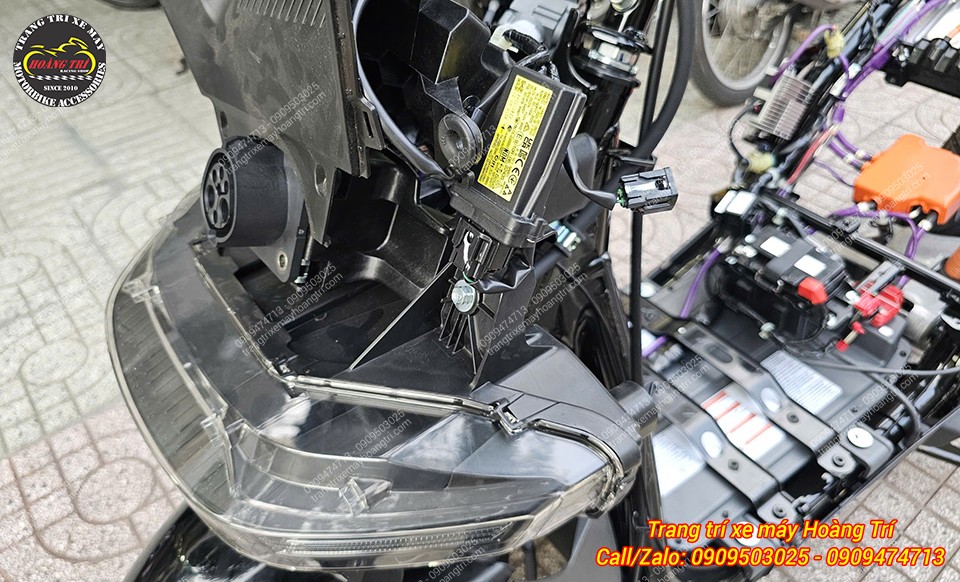

Góc nghiêng cụm đèn UC3 giúp quan sát rõ điểm sạc, dây dẫn và các đầu giắc

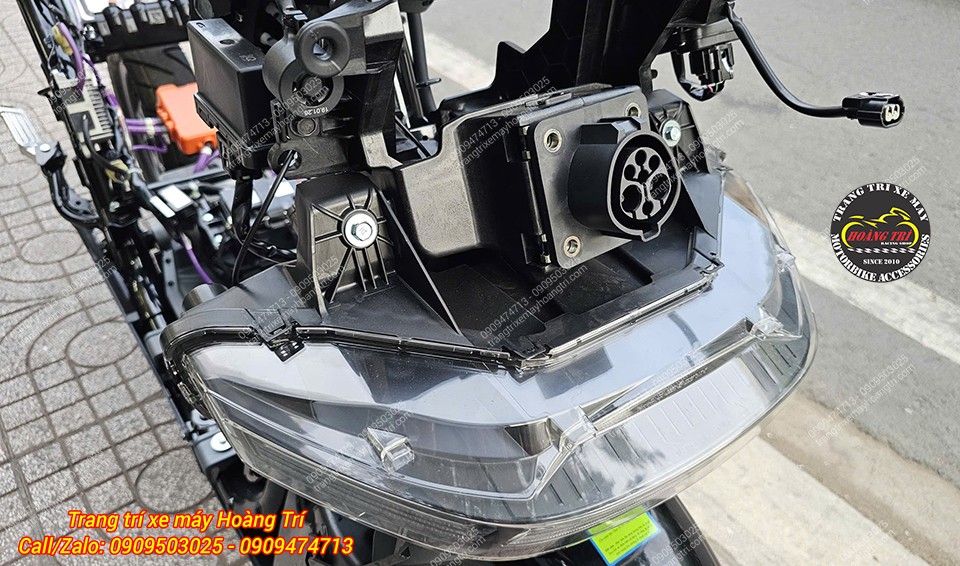

Cụm đèn pha Honda UC3 lắp góc thấp tạo giúp cho đèn bám đường tốt

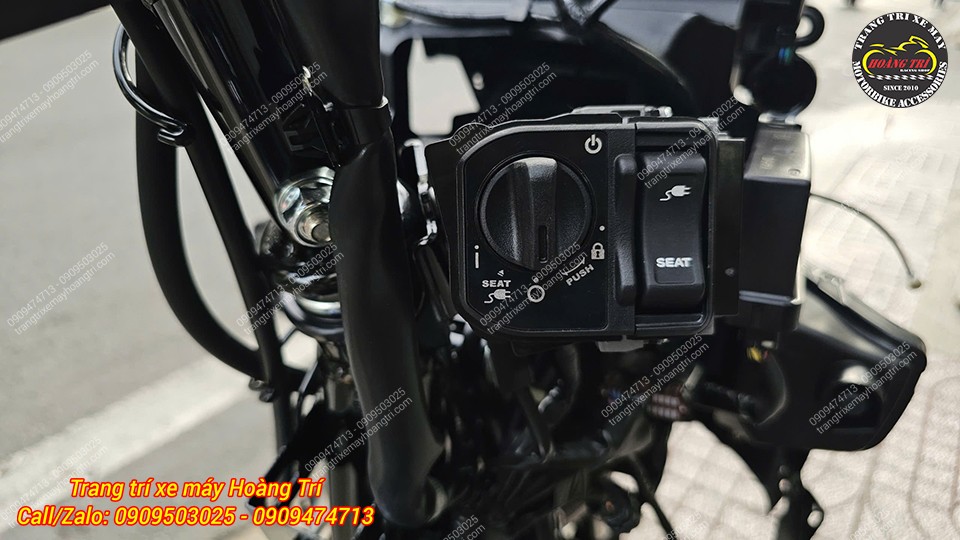

Cận cảnh ổ khóa Honda UC3 với nút mở yên và cổng sạc được tích hợp liền nhau

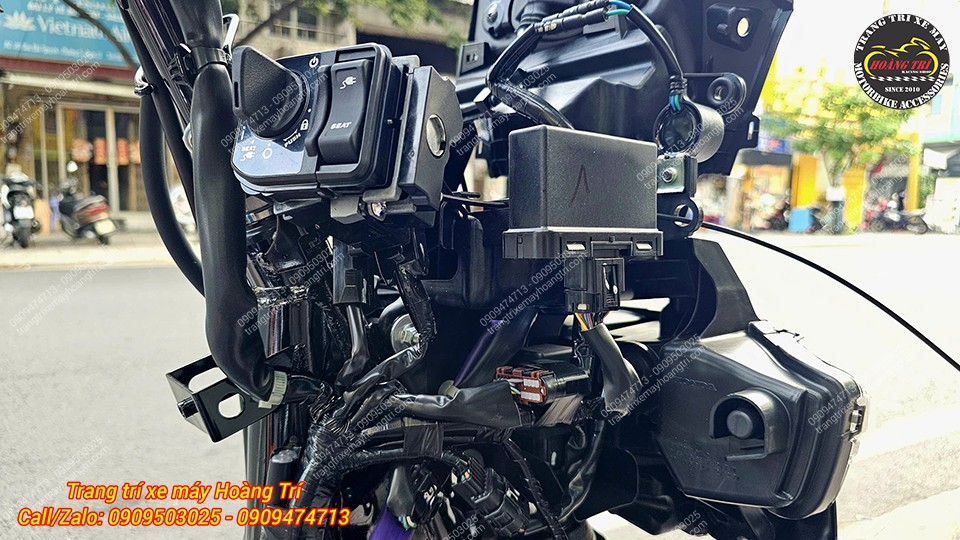

Hệ thống điện phía trước UC3 gồm nhiều hộp điều khiển, giắc nối và bó dây điện

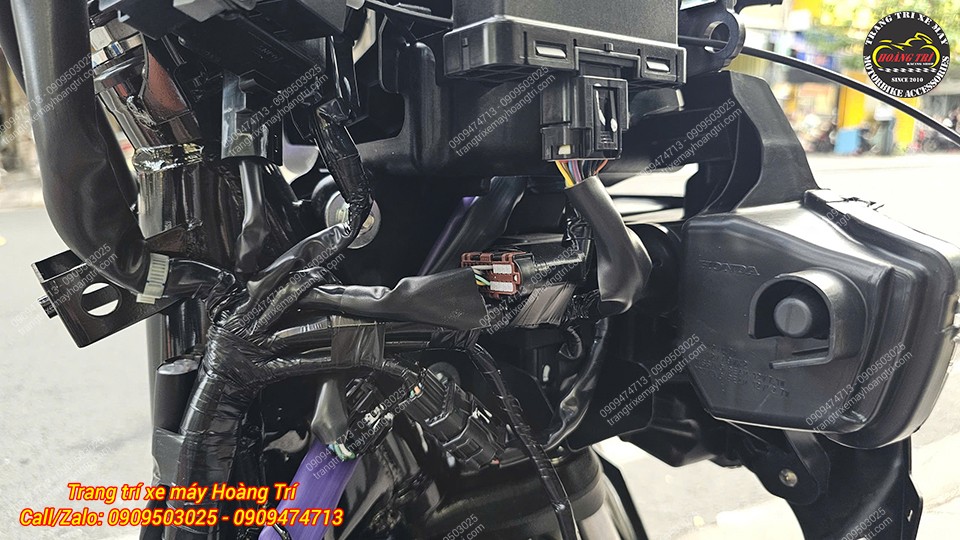

Các bó dây và hộp điện Honda UC3 được sắp xếp tập trung phía sau cụm đầu xe

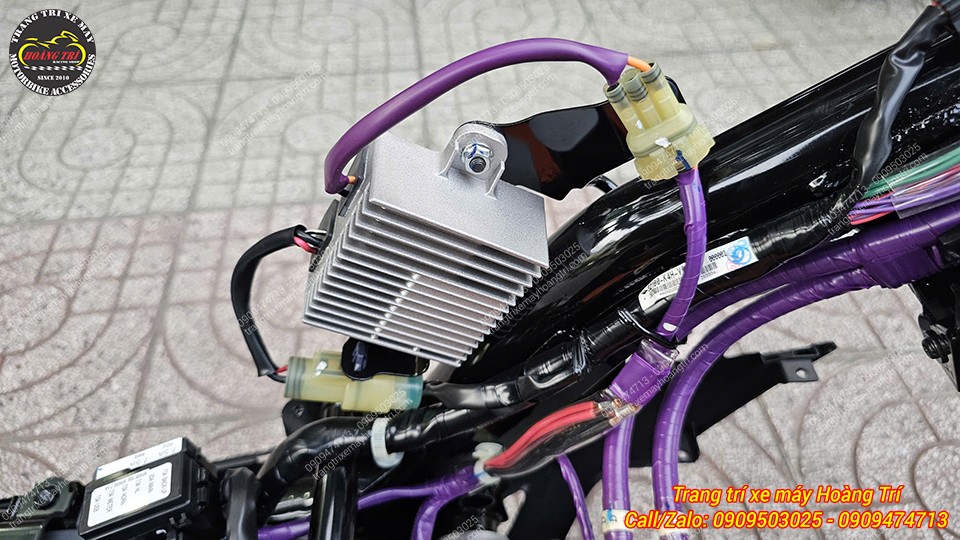

Bộ điều khiển với các lá tản nhiệt nhôm - Điều chỉnh và duy trì dòng điện an toàn và ổn định

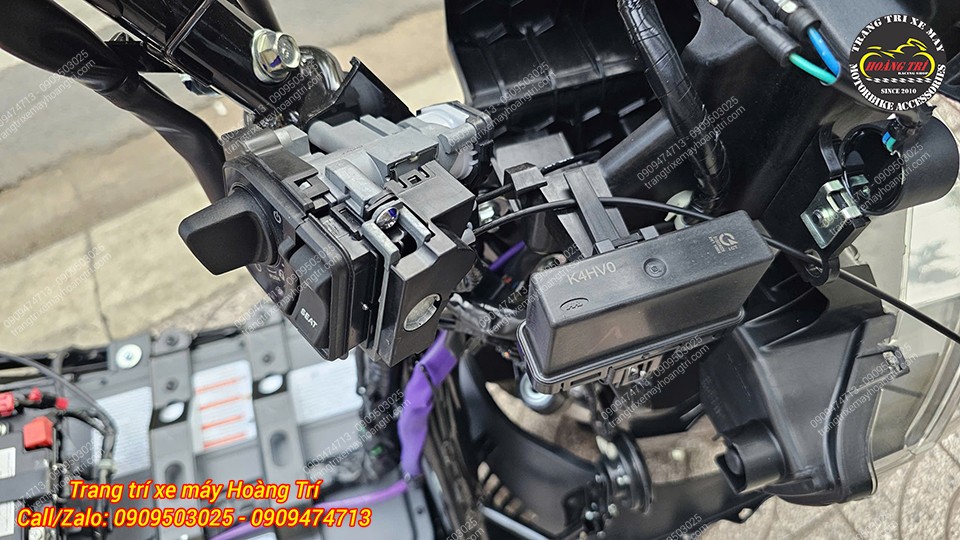

Góc trên cụm đầu UC3 cho thấy ổ khóa, hộp điện và nhiều chi tiết kết nối bên trong

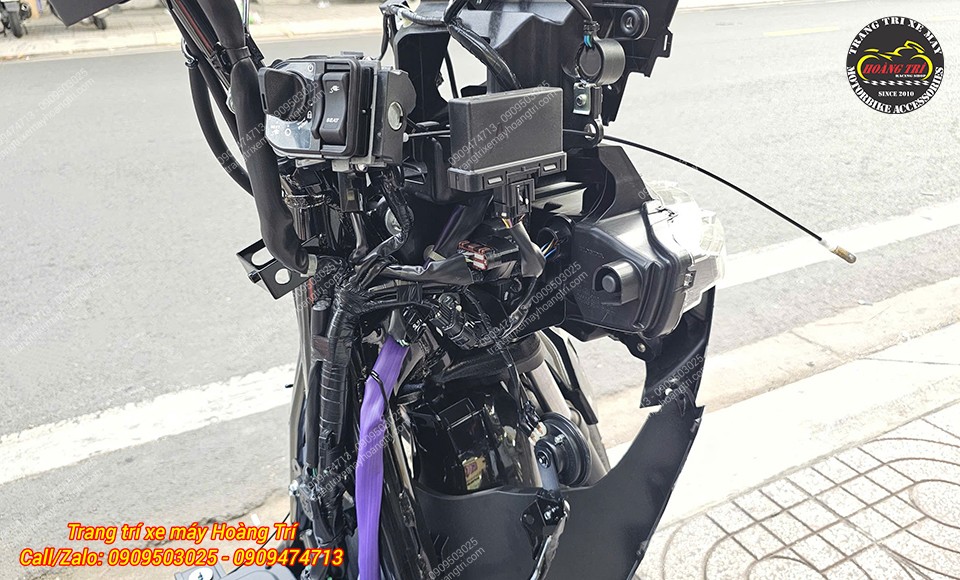

Toàn cảnh Honda UC3 tại vị trí cụm ổ khóa Smartkey và các phụ tùng lân cận

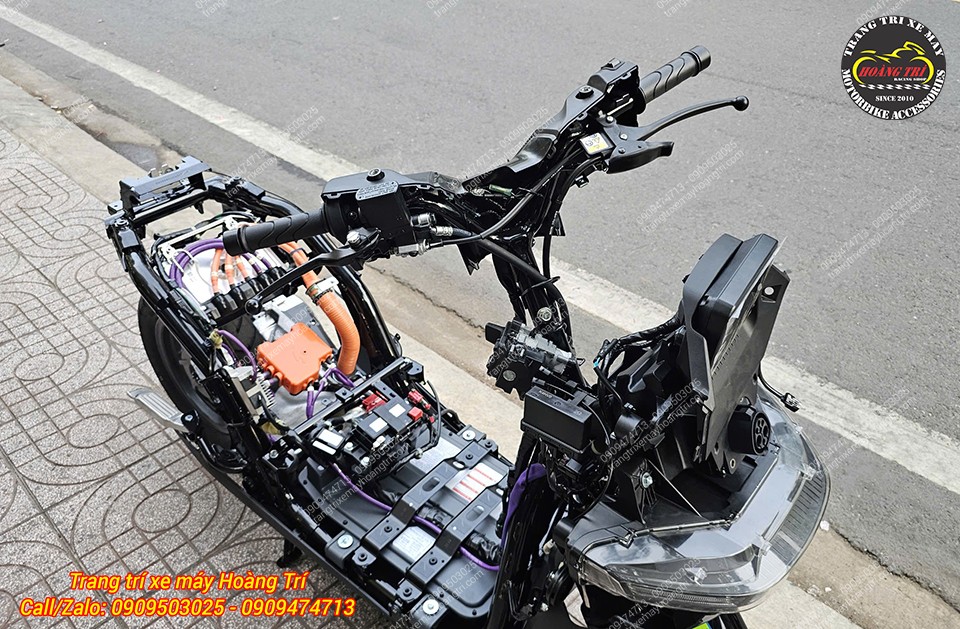

Nhìn ngắm lại toàn cảnh Honda UC3 trần chưa mặc lại dàn áo với bộ khung chắc chắn

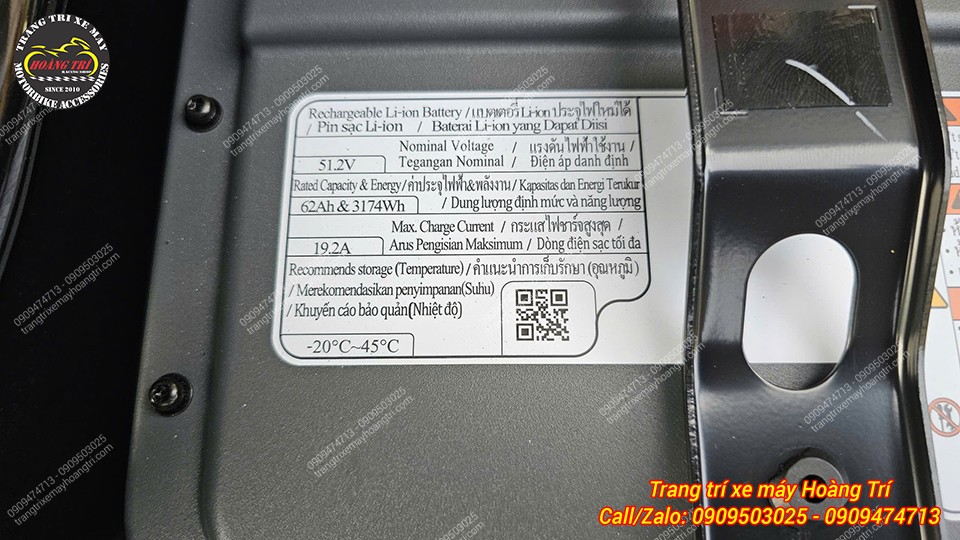

Thông số pin Lithium-ion Honda UC3 thể hiện điện áp 512V, dung lượng 62Ah và năng lượng 3174Wh

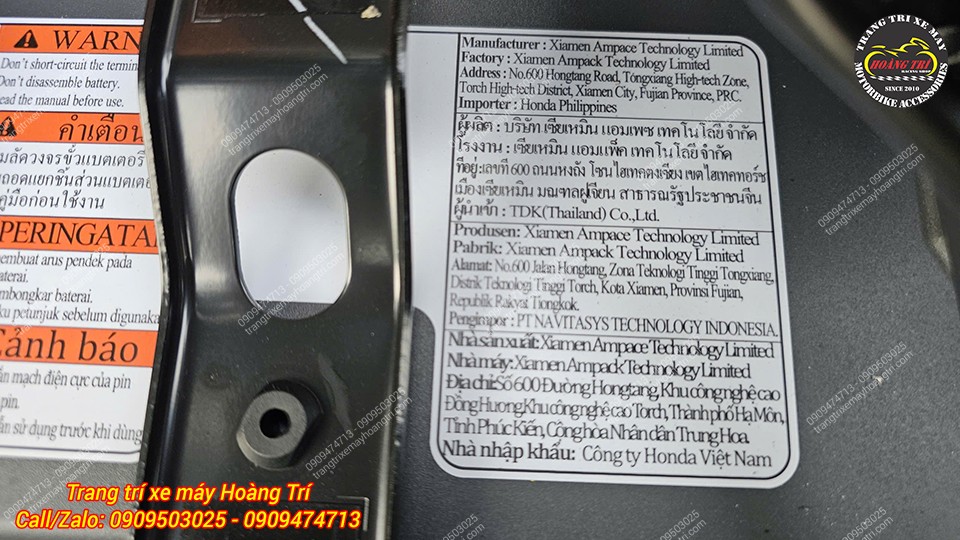

Tem thông tin trên pin Honda UC3 ghi rõ nhà sản xuất và đơn vị nhập khẩu Việt Nam

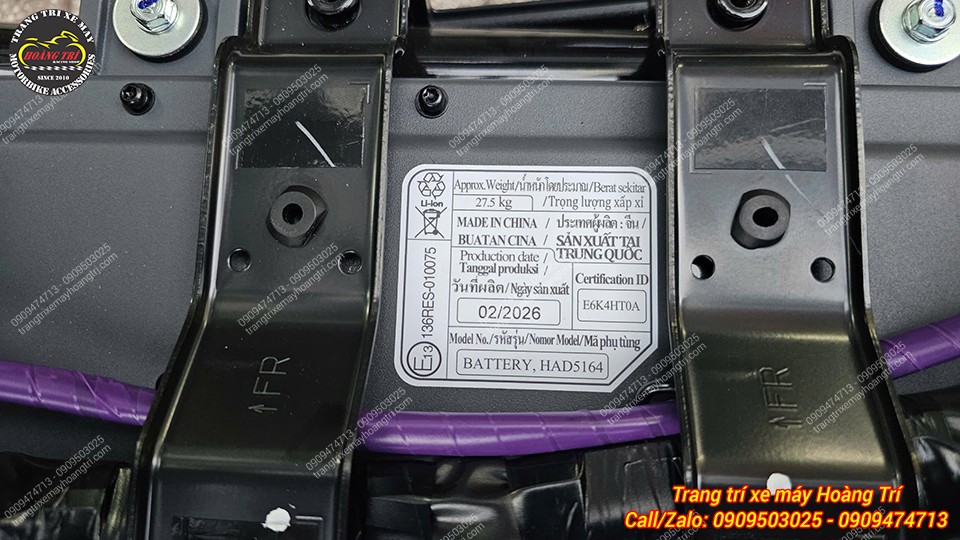

Chi tiết tem pin Honda UC3 thể hiện trọng lượng khoảng 27,5kg cùng thời gian sản xuất

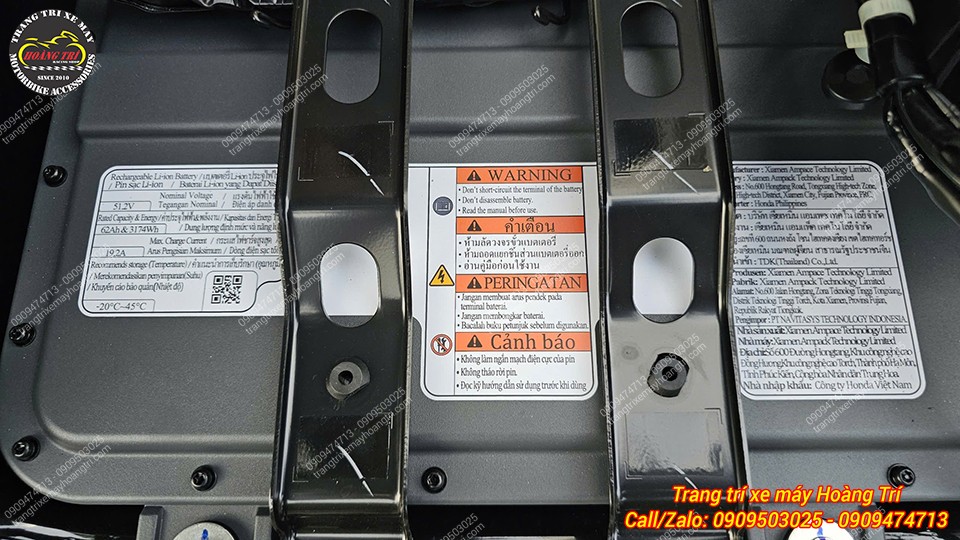

Toàn bộ bề mặt pin UC3 có nhiều tem thông số, cảnh báo và thanh cố định chắc chắn

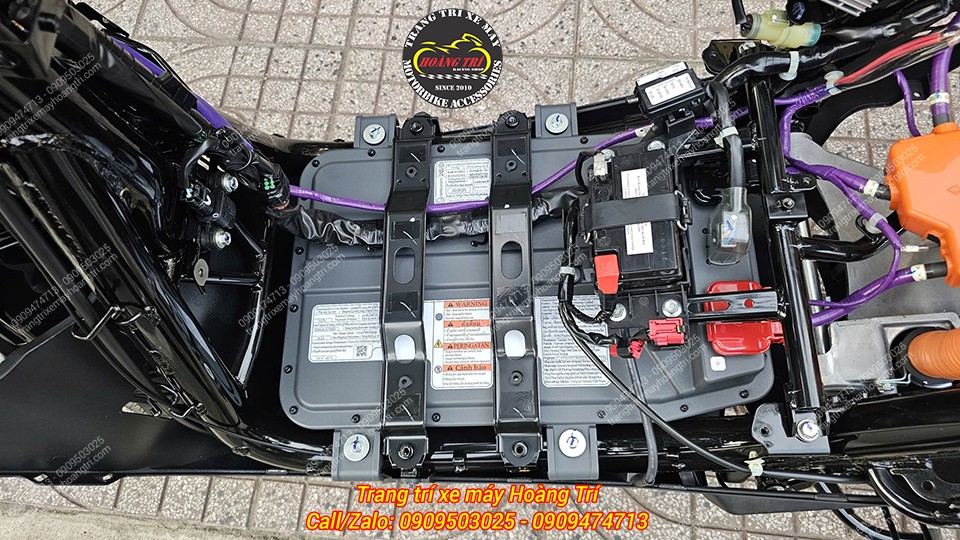

Góc tổng thể khoang pin Honda UC3 cho thấy pin được cố định giữa khung bằng thanh ngang

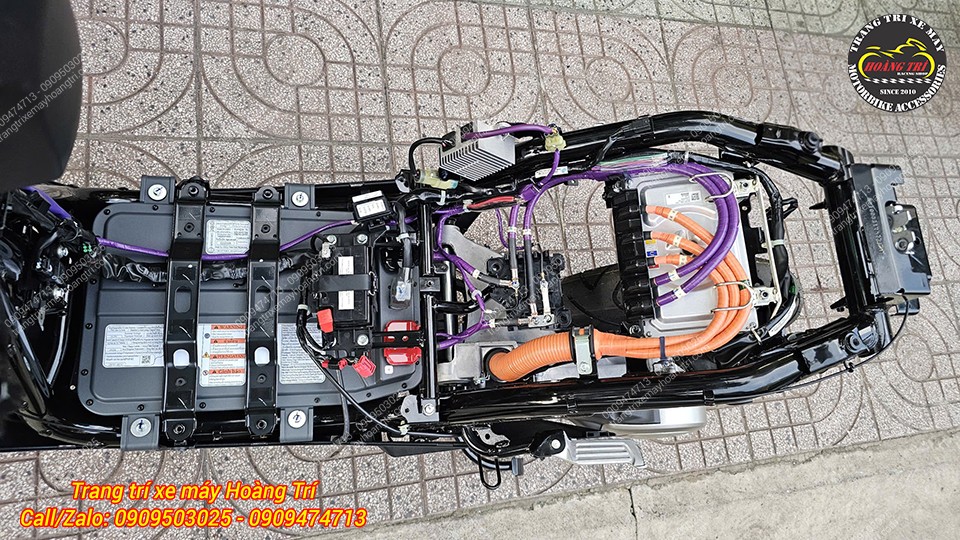

Khoang pin Honda UC3 bố trí thêm bình điện phụ, cầu chì và hệ thống dây dẫn xung quanh

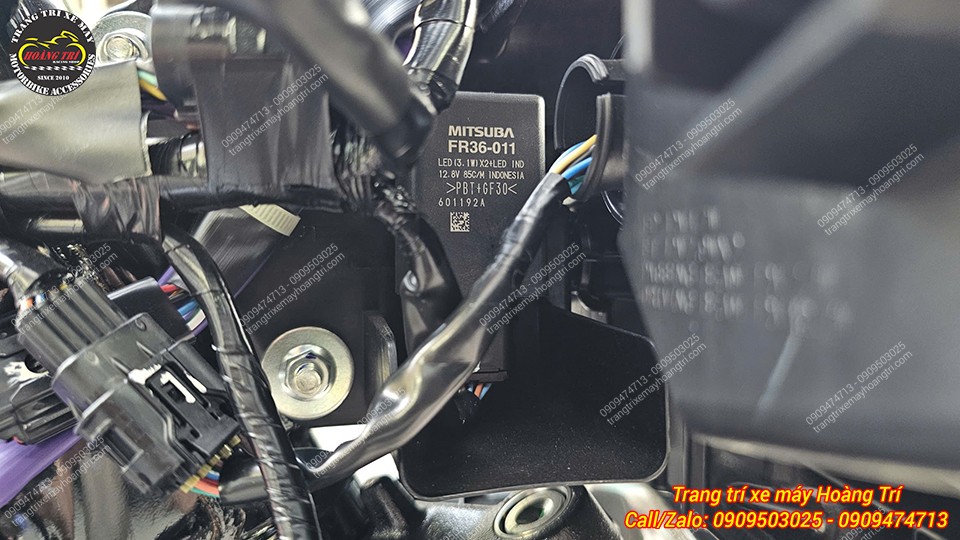

Cận cảnh một mô-đun điện Mitsuba trên Honda UC3 được kết nối cùng nhiều dây dẫn bên trong

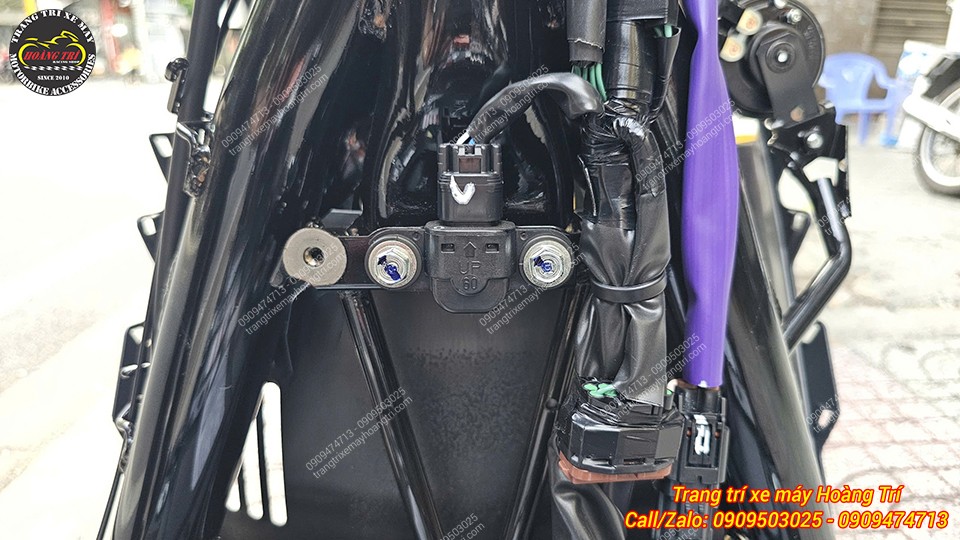

Vị trí bên trong của yếm ổ khóa với khối dây điện được thiết kế dày dặn bên trong

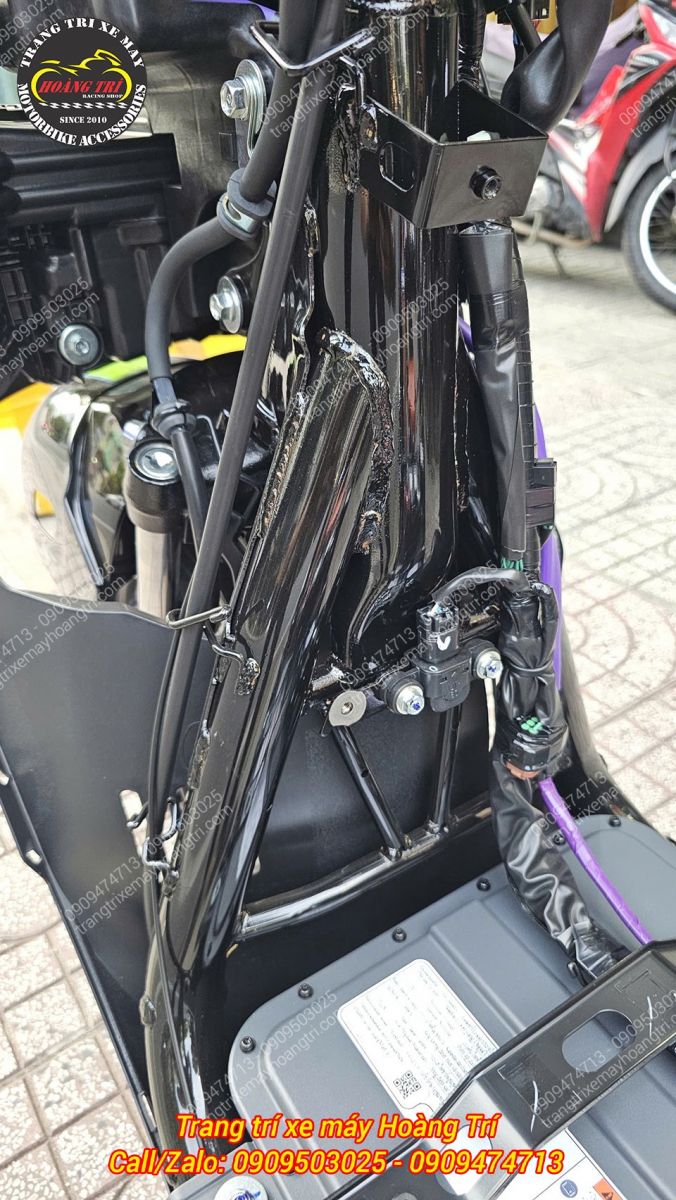

Chi tiết bên trong dây điện, giắc cắm ở mặt sau yếm ổ khóa

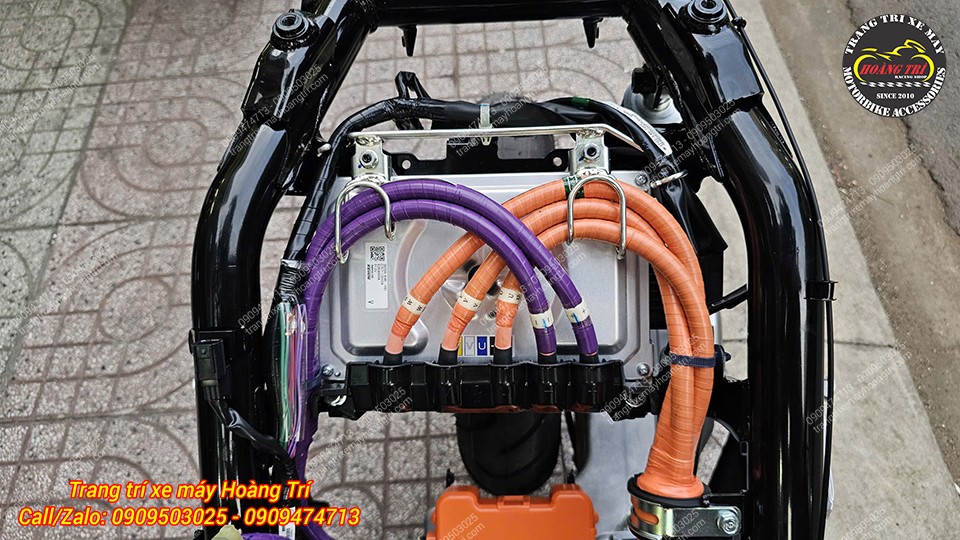

Dây dẫn được bó và kết nối với nhau cùng nhiều màu sắc được cố định chắc chắn

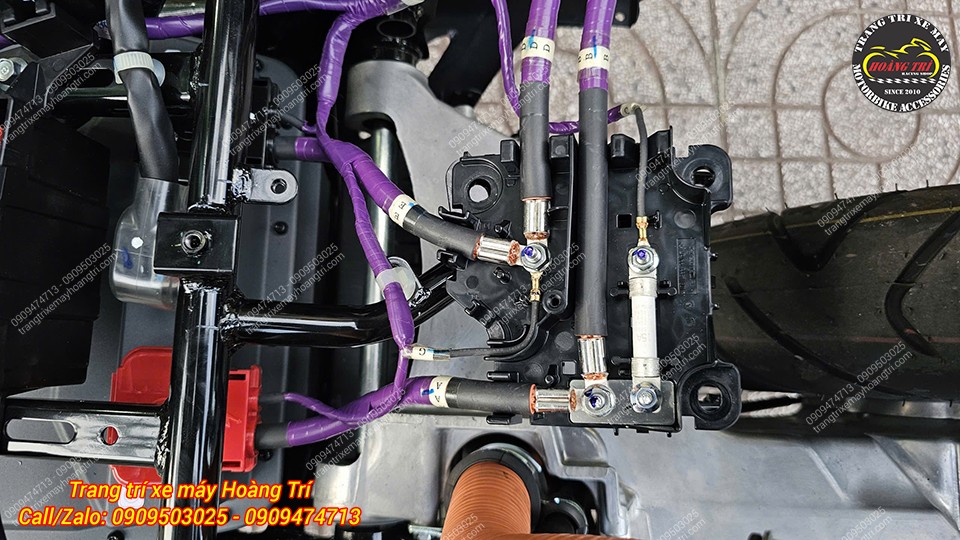

Thêm góc view khác của hệ thống dây điện bên trong của xe Honda UC3

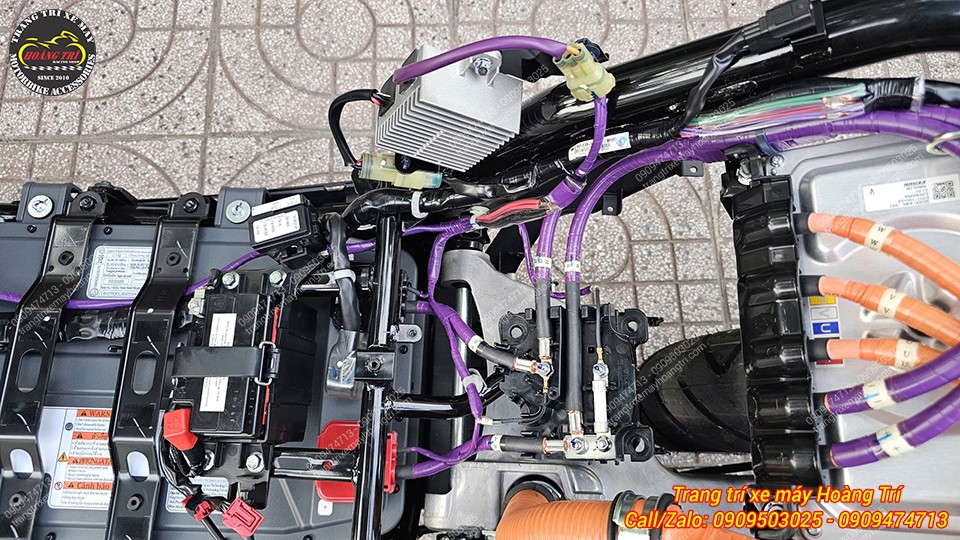

Cận cảnh cụm kết nối điện Honda UC3 với nhiều dây dẫn màu tím được đánh dấu riêng biệt

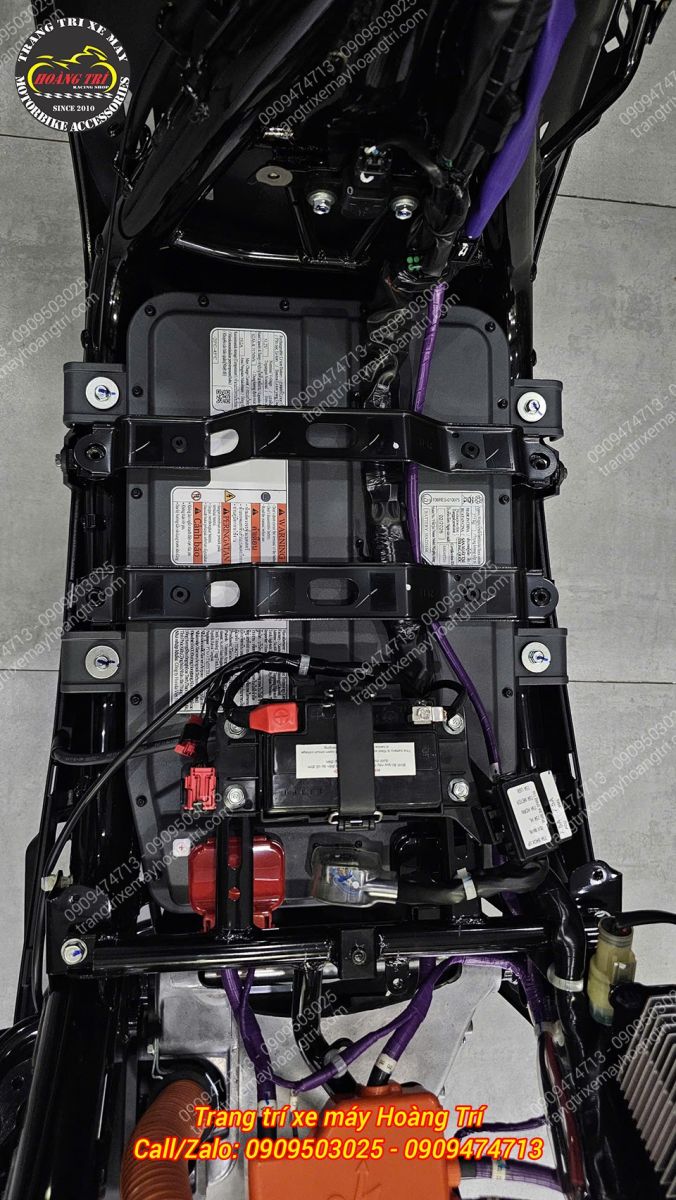

Nhìn lại hệ thống điện Honda UC3 phân bố giữa pin và cụm điều khiển

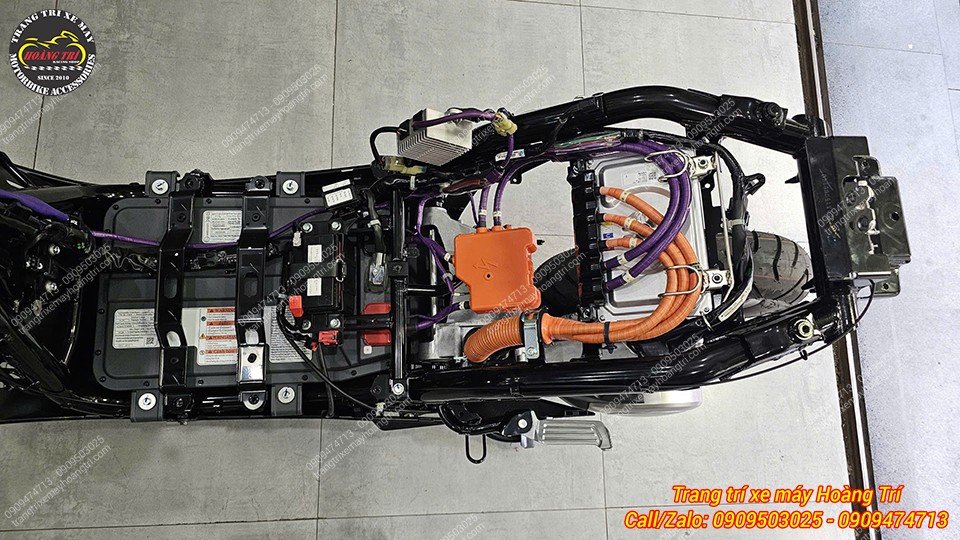

Khu vực pin Honda UC3 được cố định bằng thanh ngang, xung quanh bố trí nhiều dây điện

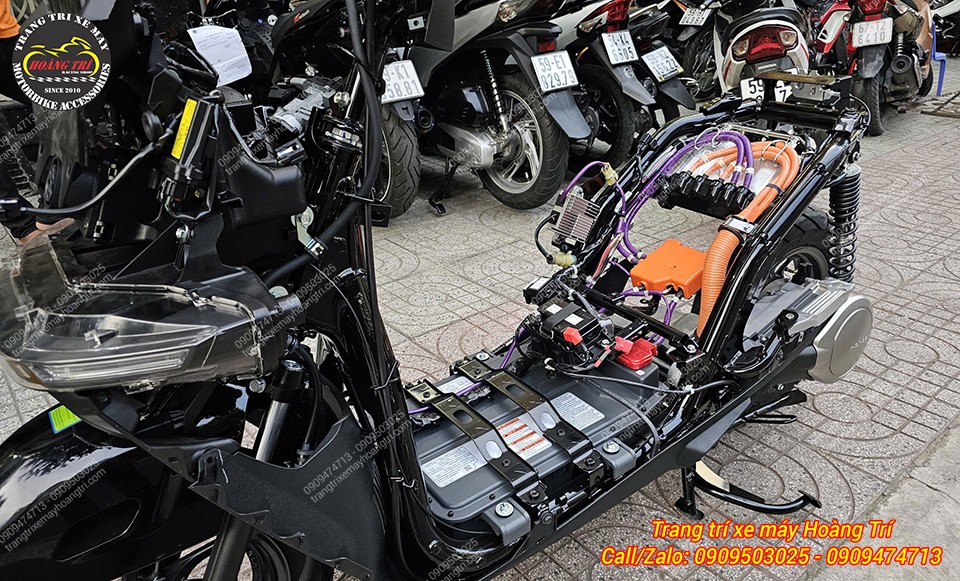

Toàn bộ khung Honda UC3 sau tháo dàn áo cho thấy rõ pin, bộ điều khiển và dây điện

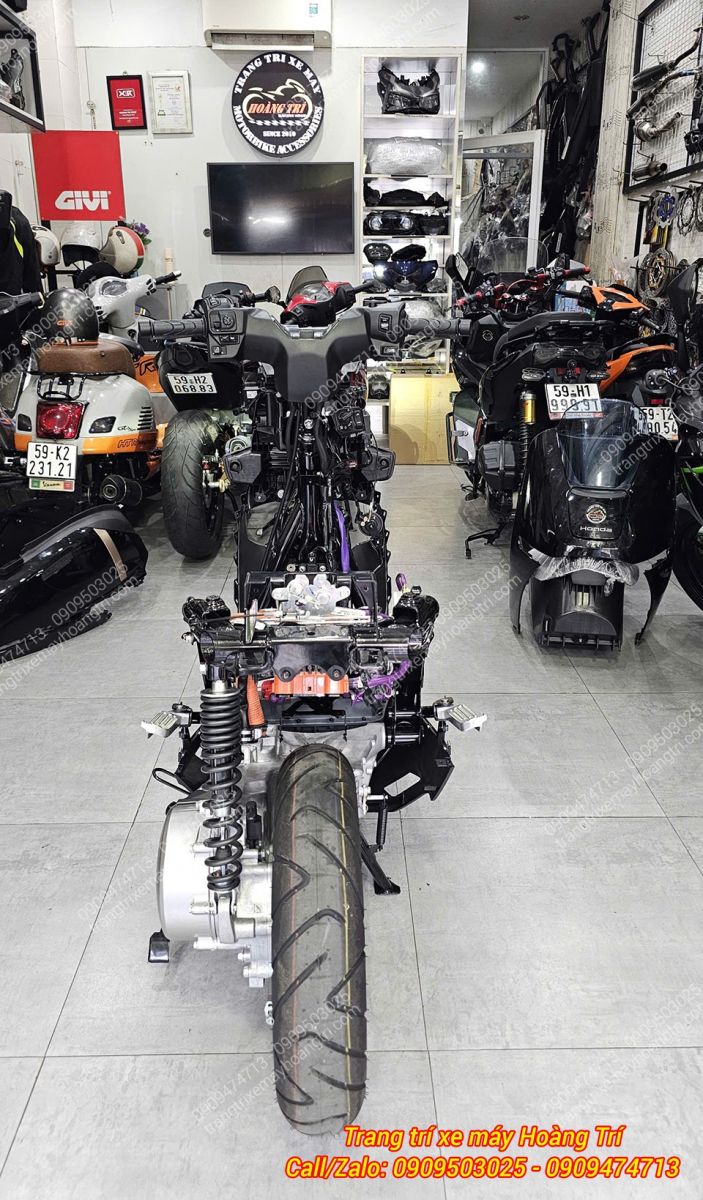

Nhìn từ phía sau Honda UC3 có thể thấy bánh, phuộc và các linh kiện điện phía trong

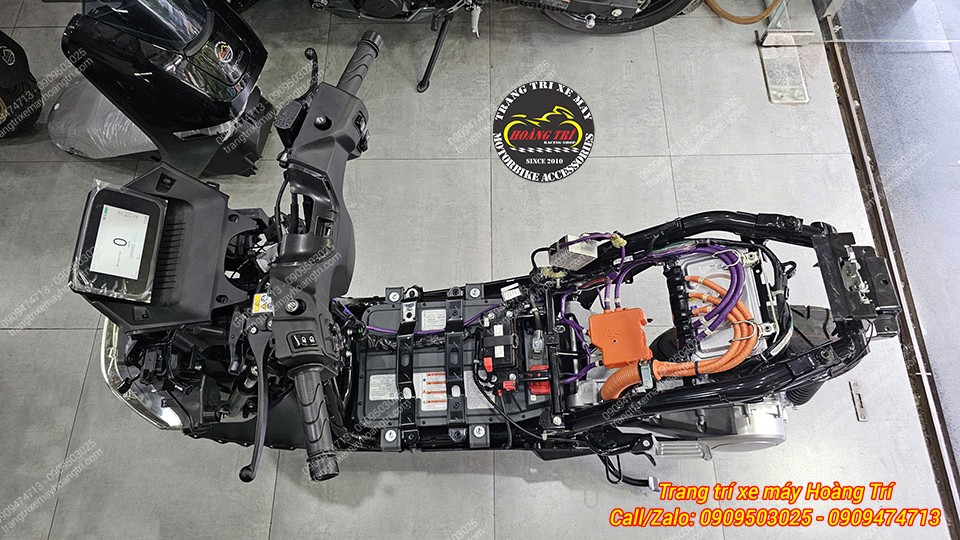

Honda UC3 tháo gần toàn bộ dàn áo, để lộ hệ thống điện và kết cấu khung xe

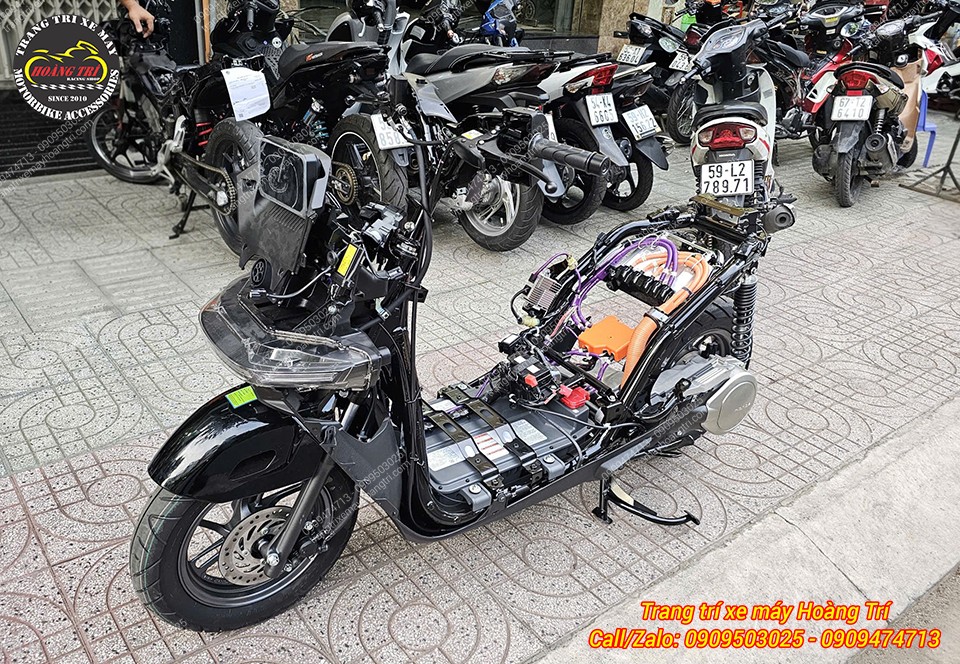

Góc nghiêng Honda UC3 giúp quan sát trực quan các linh kiện điện được sắp xếp bên trong

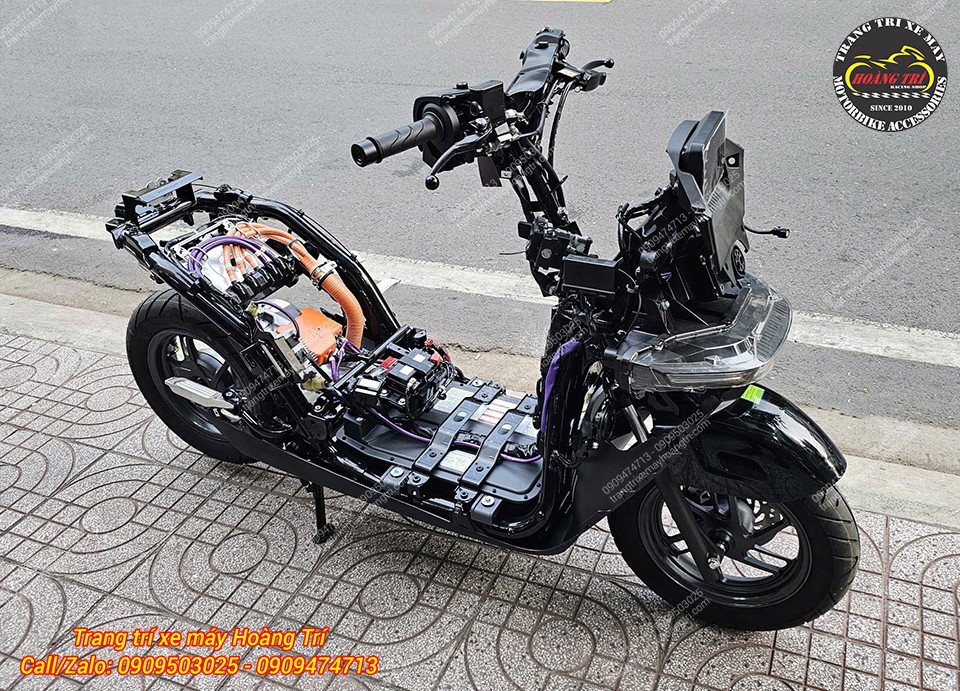

Đường dây điện cũng như giắc cắm đặt gọn gàng và tinh tế trên xe máy điện Honda UC3

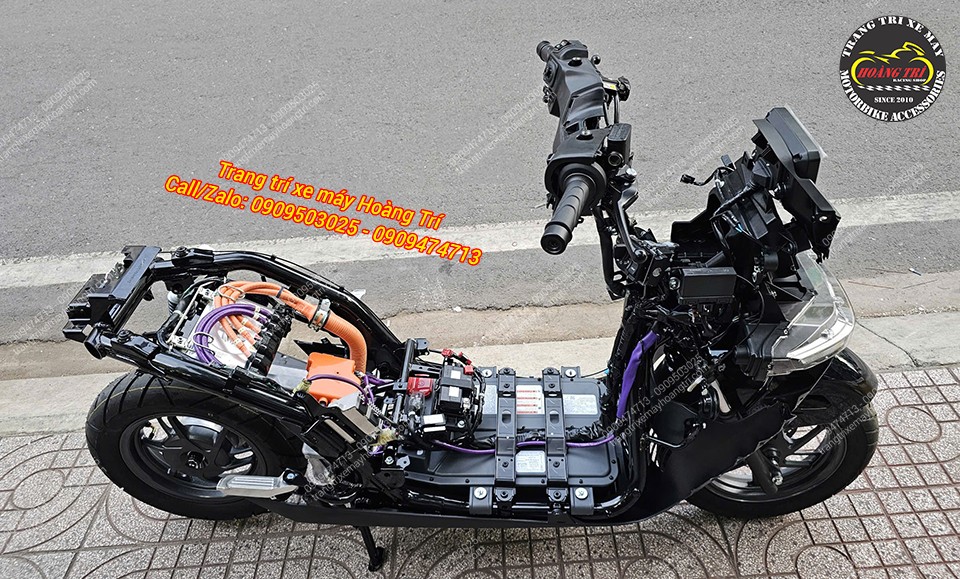

Toàn cảnh Honda UC3 khi tháo dàn áo giúp quan sát rõ kết cấu điện từ trước đến sau
